FANUC A61L-0001-0093 CRT故障诊断与LCD升级常见问题FAQ
摘要：本文汇总FANUC A61L-0001-0093（含D9MM-11A）9英寸单色CRT显示器的常见故障诊断方法与LCD升级常见问题。涵盖亮度衰减、黑屏、聚焦不良等典型故障的原因分析与排查建议，以及LCD升级方案的技术参数、兼容性、安装疑问解答。
一、设备现状与原厂参数

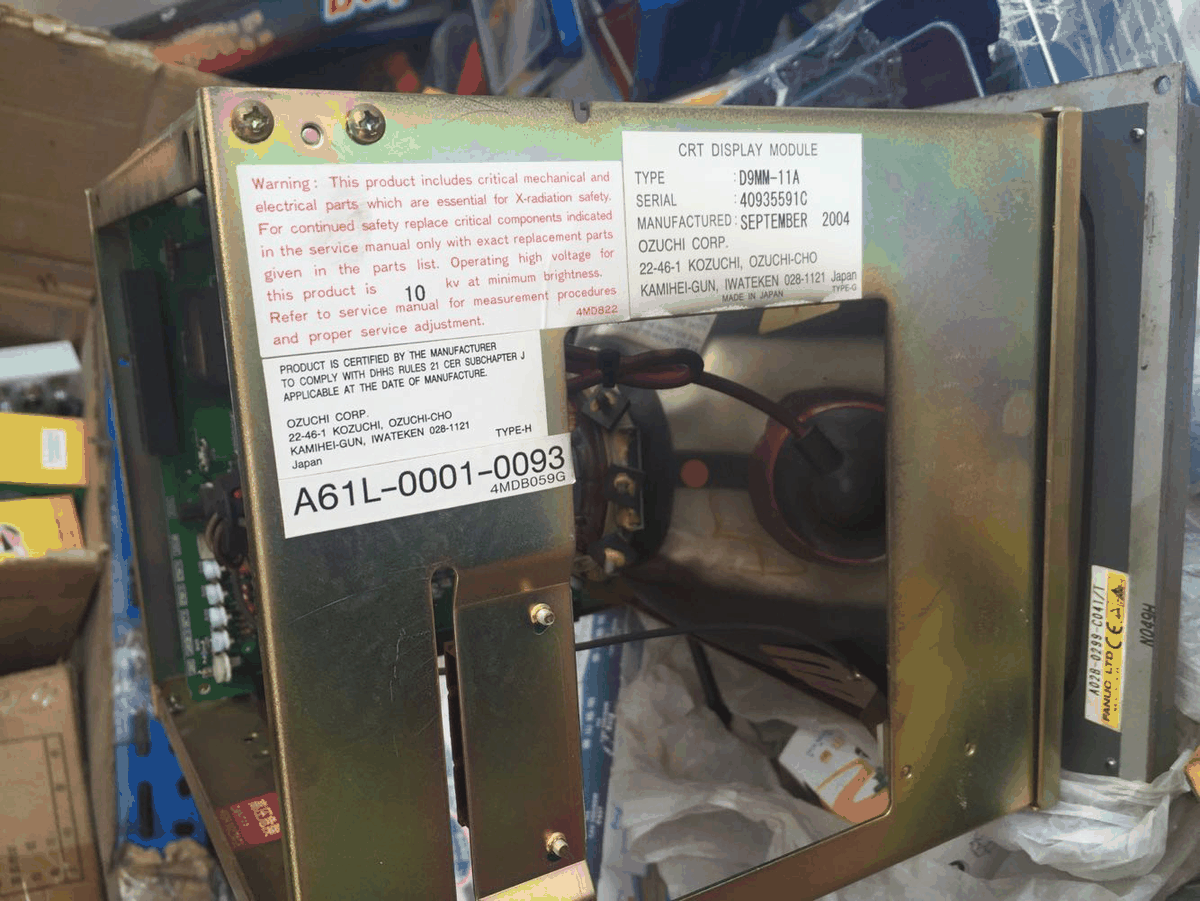

FANUC A61L-0001-0093 是发那科数控系统中广泛使用的9英寸单色CRT显示器，主要配套FANUC 0系列、0i系列及OM-D等数控系统。该显示器采用阴极射线管技术，设计寿命约15000小时（3班倒运行约3-5年）。
原厂CRT核心参数
| 项目 | 参数 |
|---|---|
| 型号 | A61L-0001-0093 |
| 显示技术 | 9英寸单色CRT（阴极射线管） |
| 显示颜色 | 绿色/琥珀色单色 |
| 分辨率 | 640×400像素 |
| 信号接口 | HONDA 20针 |
| 电源输入 | DC 24V（来自CNC主机） |
| 功耗 | 25-30W |
| 工作温度 | 0~40°C |
| 安装尺寸 | 标准9英寸CRT安装孔位 |
老化常见故障痛点
使用5年以上设备普遍出现以下问题：
- 亮度衰减：阴极射线管老化导致亮度下降50%以上，白天看不清屏幕
- 聚焦不良：字符边缘模糊、变形，编程时易看错参数
- 闪烁抖动：高压电路老化引起画面不稳定，长时间操作易疲劳
- 高压安全隐患：CRT内部高压包（阳极高压约10-15kV）存在触电风险
- 完全黑屏：灯丝烧断或高压包损坏，导致设备无法运行
二、LCD替代方案

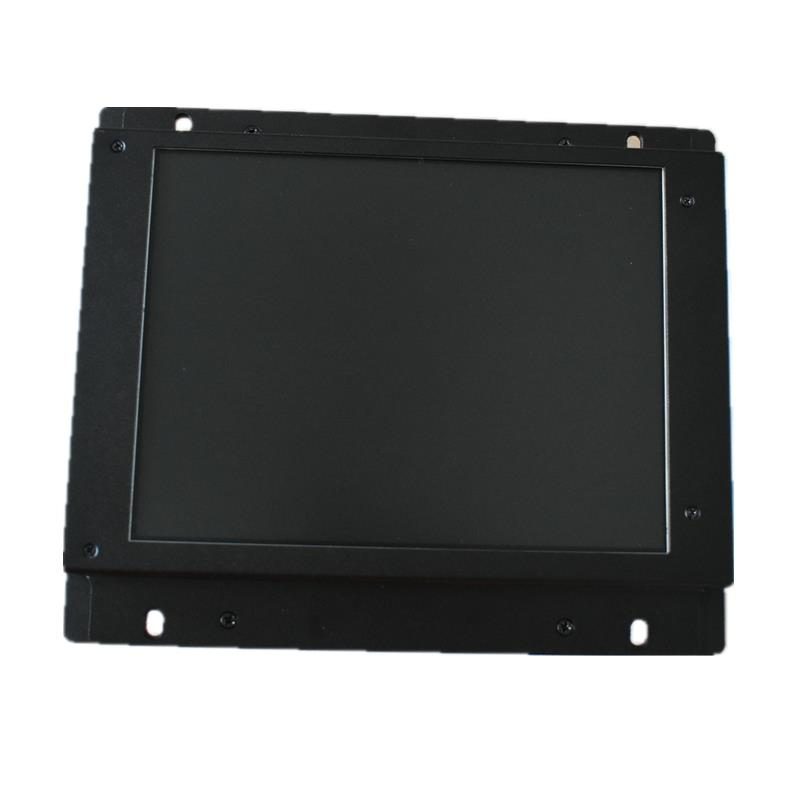

江图科技提供A61L-0001-0093专用LCD液晶升级模块，采用工业级TFT-LCD显示屏，完美替代原装CRT。
技术优势对比
| 对比项 | 原装CRT | 江图LCD升级 |
|---|---|---|
| 显示技术 | 阴极射线管（已淘汰） | TFT-LCD工业屏 |
| 分辨率 | 640×400 | 800×600（更高清） |
| 亮度 | 200cd/m²（新机） | 350-450cd/m² |
| 使用寿命 | 15000小时 | 50000+小时 |
| 功耗 | 25-30W | 8-12W |
| 工作温度 | 0~40°C | -10~+60°C |
| 安全性 | 高压危险（10-15kV） | 低压安全（DC 24V） |
关键设计要点

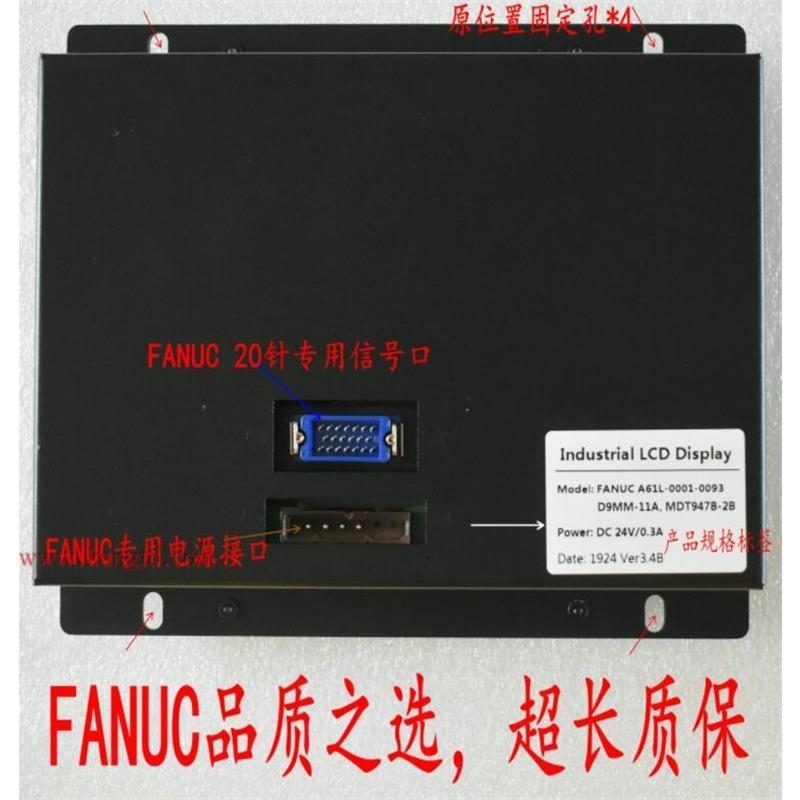

- 信号接口完全兼容：采用原装HONDA 20针接口，直接对接CNC主板，无需改接线
- 安装尺寸一致：外壳尺寸与原CRT 100%匹配，原安装孔位直接固定
- 电源自适应：内置DC-DC转换器，直接使用机床原有DC 24V供电
- OSD菜单调节：支持亮度、对比度、画面位置、自动关屏时间等参数调整
- 宽电压输入：支持DC 12V-24V自适应，兼容不同机型电源波动
三、系统兼容性
本LCD升级方案适用于以下FANUC数控系统：
- FANUC Series 0 / 0-Mate / 0-TMate
- FANUC Series 0i-A / 0i-B / 0i-C / 0i-D
- FANUC Series 16i / 18i / 21i
- FANUC OM-D / OM-C 数控装置
- 配套A61L-0001-0093显示器的所有CNC机床（加工中心、车床、铣床、磨床等）
四、常见问题FAQ
Q1: A61L-0001-0093 CRT显示器老化到什么程度需要更换？
当屏幕亮度显著下降（白天看不清）、字符边缘模糊不清晰、画面出现持续性闪烁抖动，或者完全黑屏无显示时，建议立即更换。CRT平均设计寿命约15000小时（约3-5年三班倒运行），超过年限后故障率大幅上升，且高压包老化存在安全风险。
Q2: LCD升级模块是否兼容我的FANUC系统？
江图科技KTO-F0093模块兼容FANUC 0系列、0i-A/B/C/D系列、16i/18i/21i系列以及OM-D/OM-C数控系统。只要原机床使用的是A61L-0001-0093 CRT显示器（HONDA 20针接口 + DC 24V供电），即可直接替换使用，无需额外适配。
Q3: LCD升级后需要修改CNC参数或重新校准吗？
完全不需要。LCD模块采用与原CRT完全一致的信号接口定义和电气参数，CNC系统端无需任何参数修改、无需重新校准坐标系，不影响加工精度。即插即用，30分钟完成安装。
Q4: LCD比原CRT亮多少？能适应强光环境吗？
原装CRT新机亮度约200cd/m²，老化后严重衰减。江图LCD模块采用工业级TFT-LCD面板，亮度350-450cd/m²，是CRT老机亮度的3-4倍。即使在车间强光环境下（如靠近窗户、日光灯直射），屏幕内容依然清晰可读。
Q5: LCD升级模块的功耗和散热情况如何？
原CRT功耗25-30W，LCD模块仅8-12W，降低约60%。更低的功耗意味着更少的发热量，可有效减少电气柜散热负担，延长周边电子元件寿命。LCD模块工作温度范围-10~+60°C，适应各类工业环境。
Q6: LCD模块的质保期是多久？出现故障如何处理？
提供2年免费质保（行业最长），非人为损坏免费换新。终身免费电话和远程视频指导，7天无理由退换。如遇质量问题，联系客服后即可安排换新。
Q7: 安装需要多长时间？需要专业技术人员吗？
平均安装时间约30分钟，仅需一把十字螺丝刀。操作步骤包括：断电→拆卸旧CRT→固定LCD模块→连接线缆→通电调试。无需专业电工或CNC工程师，普通操作工按指导即可完成。详细安装步骤请参考我们的分步实操安装指南。
Q8: 升级后日常如何维护？
每6个月检查信号线接头是否松动；保持电气柜通风良好；通过LCD面板OSD菜单调节亮度和对比度至舒适水平；如显示异常，优先检查HONDA 20针接口是否氧化。
五、质保与服务
| 服务项目 | 内容 |
|---|---|
| 质保期 | 2年免费质保（行业最长） |
| 技术支持 | 终身免费电话/远程指导 |
| 退换政策 | 7天无理由退换，不满意全额退款 |
| 物流 | 全国包邮，顺丰次日达 |
| 资料支持 | 免费提供安装视频和图文指南 |
