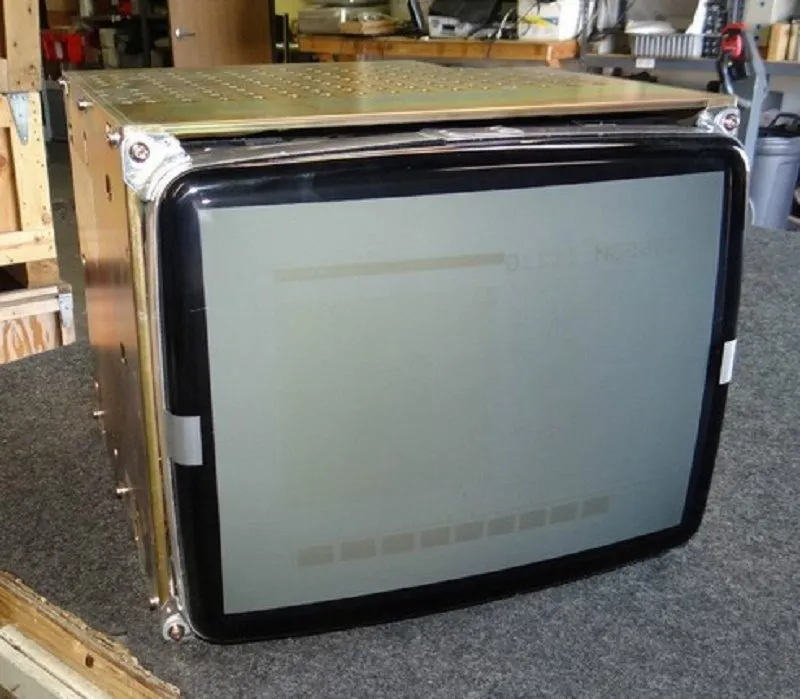

Toshiba D14CM-01A
14英寸CRT转LCD升级
Toshiba D14CM-01A 14英寸彩色CRT的直接替代方案。与 FANUC A61L-0001-0096、4MDB049G、D15CM-01A 同款硬件。Honda MR-20M 20针接口，真正即插即用。
现货 — 2年质保
兼容FANUC 16/18/20/21系列及等效Toshiba型号
交叉对照：同一显示器，4个OEM型号
以下四个型号指的是同一款14英寸彩色CRT显示器，由OEM制造商（Toshiba/Totoku）及其供应的CNC品牌贴不同标签：
| 型号 | 来源 | |
|---|---|---|
| D14CM-01A | Toshiba / Totoku OEM | |
| A61L-0001-0096 | FANUC编号（最常见搜索） | |
| 4MDB049G | 替代OEM编号 | |
| D15CM-01A | Toshiba变体（同款硬件） | |
| 重量 | 约3.5kg（含包装） | 约3.5kg（含包装） |
四款均使用相同的Honda MR-20M 20针信号接口和DC 24V电源。LCD替换模块对所有型号完全相同。
快速规格
- 原型号：14英寸彩色CRT（Toshiba D14CM-01A / A61L-0096）
- 替代方案：江图科技 12.1英寸工业TFT-LCD
- 分辨率：1024×768（原CRT 640×480）
- 亮度：350-450 cd/m²（原CRT约200 cd/m²）
- 寿命：50,000+小时（原CRT约15,000小时）
- 接口：Honda MR-20M 20针（直接匹配）
- 电源：DC 24V（直接匹配）
- 安装：15-20分钟，无需修改参数
- 质保：2年质保
Toshiba D14CM-01A CRT常见故障
D14CM-01A是14英寸彩色CRT（也是FANUC A61L-0001-0096），用于FANUC 16/18/20/21系列控制系统：
- 色彩偏移或缺失某种颜色 — CRT管座驱动板晶体管故障。
- 暗淡/模糊 — CRT电子枪发射性能下降。三支电子枪老化不均。
- 无显示 — 行输出变压器故障。数控系统运行但屏幕黑屏。
- 几何失真 — 偏转电路中的电容老化。
均为CRT硬件故障。数控系统通常功能正常 — 我们的LCD模块可恢复显示。
彩色CRT信号接线（HONDA 20针）
D14CM-01A使用独立的模拟RGB（0.7V）和TTL同步信号。我们的LCD可直接接收。
| 引脚 | 信号 | 描述 |
|---|---|---|
| 1 | R | 红色视频 0-0.7V |
| 2 | G | 绿色视频 0-0.7V |
| 3 | B | 蓝色视频 0-0.7V |
| 4 | GND | 视频地 |
| 5 | HS | 行同步 |
| 6 | VS | 场同步 |
| 7-8 | NC | 未连接 |
| 9 | +24V | DC电源 |
| 10 | GND | 电源地 |
常见问题（FAQ）
需要D14CM-01A LCD替代方案？
[email protected] | +86-13686889647
→ 查看产品详情页面客户评价
"CRT老化模糊，换LCD模块后显示效果非常好，10分钟装好。很值得。"
— 张先生, 广东 (2026年6月)
"即插即用完全兼容，客服专业发货快。推荐给同行。"
— 李工, 江苏 (2026年5月)
"安装简单，图像清晰不闪烁。使用数月了，质量稳定。"
— 王厂长, 浙江 (2026年6月)
常见CRT故障
CRT显示器使用15-30年后会出现以下典型故障：
- 黑屏/无显示 — CRT灯丝烧断或行输出变压器故障。CNC仍可运行，但屏幕不亮。
- 亮度低/显示模糊 — CRT荧光粉老化，在车间光线下难以看清。
- 画面抖动/闪烁 — 同步电路元件老化，图像上下滚动或抖动。
- 水平/垂直压缩 — 偏转电路故障，图像压缩成一条亮线。
- 残影/烧屏 — 静态元素在荧光粉上留下永久鬼影。
以上均为CRT硬件故障。CNC控制系统通常正常—仅替换显示模块即可恢复完整显示功能。
信号接线与针脚定义 (HONDA 20-Pin)
CRT通过标准HONDA 20-pin连接器与CNC通信。LCD替换模块使用相同接口—无需改装线束或转接板。
| Pin | 信号 | 说明 | 线色 |
|---|---|---|---|
| 1 | GND | 信号地 | 黑色 |
| 2 | GND | 信号地 | 黑色 |
| 3 | R (Video) | 视频信号 | 红色 |
| 4 | GND | 视频地 | 黑色 |
| 5 | HS | 行同步 (TTL) | 白色 |
| 6 | VS | 场同步 (TTL) | 黄色 |
| 7 | NC | 空脚 | — |
| 8 | NC | 空脚 | — |
| 9 | +24V | 直流电源输入 | 红/白 |
| 10 | GND | 电源地 | 黑/白 |
| 11-20 | NC/GND | 备用或机壳地 | 多种 |
常见问题 (FAQ)
Toshiba LCD替换件兼容哪些CNC型号？
更换LCD后会丢失CNC功能吗？
安装需要多长时间？难度如何？
LCD显示效果与原CRT相比如何？
Toshiba LCD模块的保修政策是什么？
保修与服务
2年质保 — 终身技术支持 — 7天无理由退换 — 全球免运费
