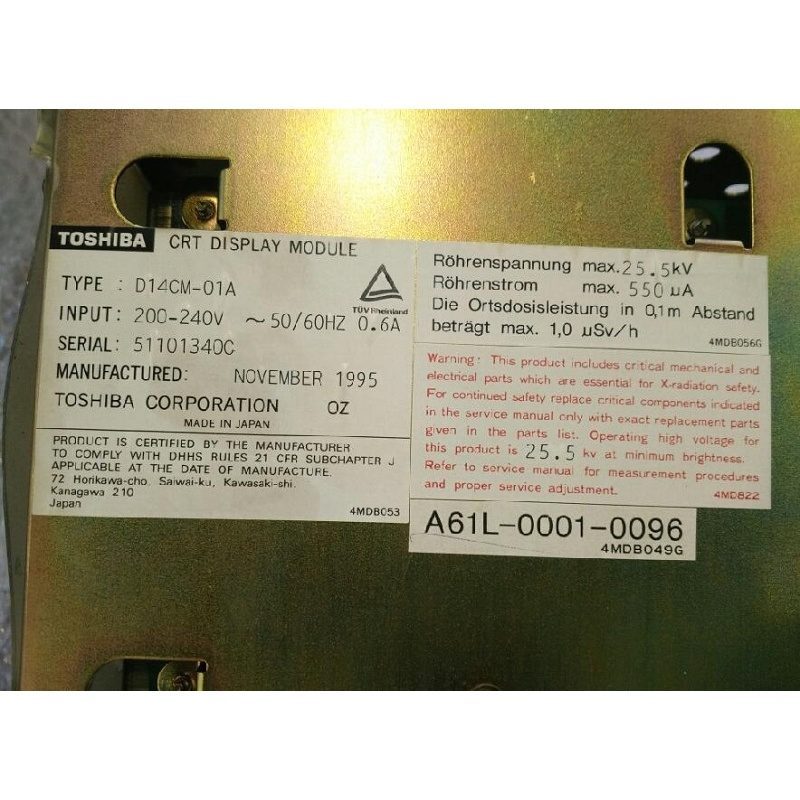

Toshiba D14CM-01A
14英寸CRT转LCD升级
Toshiba D14CM-01A 14英寸彩色CRT的直接替代方案。与 FANUC A61L-0001-0096、4MDB049G、D15CM-01A 同款硬件。Honda MR-20M 20针接口，真正即插即用。
现货 — 2年质保
兼容FANUC 16/18/20/21系列及等效Toshiba型号
交叉对照：同一显示器，4个OEM型号
以下四个型号指的是同一款14英寸彩色CRT显示器，由OEM制造商（Toshiba/Totoku）及其供应的CNC品牌贴不同标签：
| 型号 | 来源 | |
|---|---|---|
| D14CM-01A | Toshiba / Totoku OEM | |
| A61L-0001-0096 | FANUC编号（最常见搜索） | |
| 4MDB049G | 替代OEM编号 | |
| D15CM-01A | Toshiba变体（同款硬件） | |
| 重量 | 约3.5kg（含包装） | 约3.5kg（含包装） |
四款均使用相同的Honda MR-20M 20针信号接口和DC 24V电源。LCD替换模块对所有型号完全相同。
快速规格
- 原型号：14英寸彩色CRT（Toshiba D14CM-01A / A61L-0096）

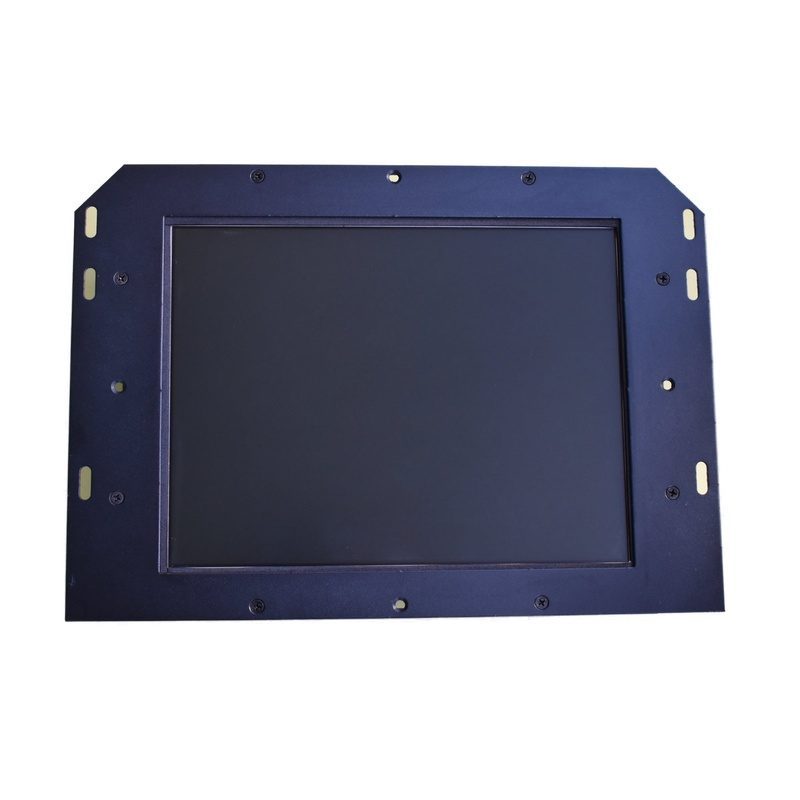

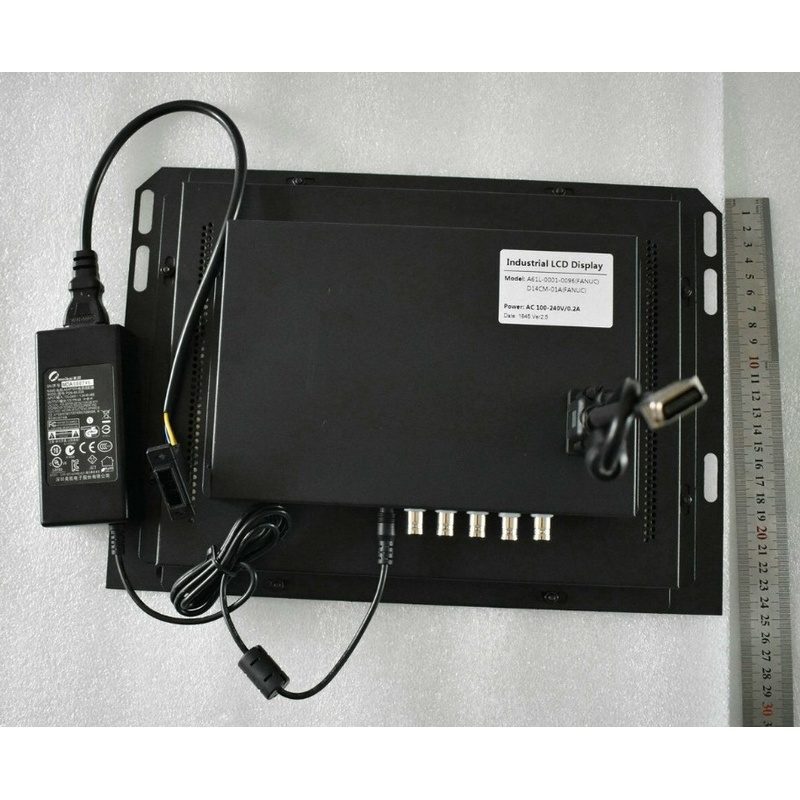

- 替代方案：江图科技 12.1英寸工业TFT-LCD
- 分辨率：1024×768（原CRT 640×480）
- 亮度：350-450 cd/m²（原CRT约200 cd/m²）
- 寿命：50,000+小时（原CRT约15,000小时）
- 接口：Honda MR-20M 20针（直接匹配）
- 电源：DC 24V（直接匹配）
- 安装：15-20分钟，无需修改参数
- 质保：2年质保
Toshiba D14CM-01A CRT常见故障
D14CM-01A是14英寸彩色CRT（也是FANUC A61L-0001-0096），用于FANUC 16/18/20/21系列控制系统：
- 色彩偏移或缺失某种颜色 — CRT管座驱动板晶体管故障。
- 暗淡/模糊 — CRT电子枪发射性能下降。三支电子枪老化不均。
- 无显示 — 行输出变压器故障。数控系统运行但屏幕黑屏。
- 几何失真 — 偏转电路中的电容老化。
均为CRT硬件故障。数控系统通常功能正常 — 我们的LCD模块可恢复显示。
彩色CRT信号接线（HONDA 20针）
D14CM-01A使用独立的模拟RGB（0.7V）和TTL同步信号。我们的LCD可直接接收。
| 引脚 | 信号 | 描述 |
|---|---|---|
| 1 | R | 红色视频 0-0.7V |
| 2 | G | 绿色视频 0-0.7V |
| 3 | B | 蓝色视频 0-0.7V |
| 4 | GND | 视频地 |
| 5 | HS | 行同步 |
| 6 | VS | 场同步 |
| 7-8 | NC | 未连接 |
| 9 | +24V | DC电源 |
| 10 | GND | 电源地 |
常见问题（FAQ）
需要D14CM-01A LCD替代方案？
[email protected] | +86-13686889647
→ 查看产品详情页面
Toshiba D14CM-01A
14英寸CRT转LCD升级
Toshiba D14CM-01A 14英寸彩色CRT的直接替代方案。与 FANUC A61L-0001-0096、4MDB049G、D15CM-01A 同款硬件。Honda MR-20M 20针接口，真正即插即用。
现货 — 2年质保
兼容FANUC 16/18/20/21系列及等效Toshiba型号
交叉对照：同一显示器，4个OEM型号
以下四个型号指的是同一款14英寸彩色CRT显示器，由OEM制造商（Toshiba/Totoku）及其供应的CNC品牌贴不同标签：
| 型号 | 来源 | |
|---|---|---|
| D14CM-01A | Toshiba / Totoku OEM | |
| A61L-0001-0096 | FANUC编号（最常见搜索） | |
| 4MDB049G | 替代OEM编号 | |
| D15CM-01A | Toshiba变体（同款硬件） | |
| 重量 | 约3.5kg（含包装） | 约3.5kg（含包装） |
四款均使用相同的Honda MR-20M 20针信号接口和DC 24V电源。LCD替换模块对所有型号完全相同。
快速规格
- 原型号：14英寸彩色CRT（Toshiba D14CM-01A / A61L-0096）
- 替代方案：江图科技 12.1英寸工业TFT-LCD
- 分辨率：1024×768（原CRT 640×480）
- 亮度：350-450 cd/m²（原CRT约200 cd/m²）
- 寿命：50,000+小时（原CRT约15,000小时）
- 接口：Honda MR-20M 20针（直接匹配）
- 电源：DC 24V（直接匹配）
- 安装：15-20分钟，无需修改参数
- 质保：2年质保
Toshiba D14CM-01A CRT常见故障
D14CM-01A是14英寸彩色CRT（也是FANUC A61L-0001-0096），用于FANUC 16/18/20/21系列控制系统：
- 色彩偏移或缺失某种颜色 — CRT管座驱动板晶体管故障。
- 暗淡/模糊 — CRT电子枪发射性能下降。三支电子枪老化不均。
- 无显示 — 行输出变压器故障。数控系统运行但屏幕黑屏。
- 几何失真 — 偏转电路中的电容老化。
均为CRT硬件故障。数控系统通常功能正常 — 我们的LCD模块可恢复显示。
彩色CRT信号接线（HONDA 20针）
D14CM-01A使用独立的模拟RGB（0.7V）和TTL同步信号。我们的LCD可直接接收。
| 引脚 | 信号 | 描述 |
|---|---|---|
| 1 | R | 红色视频 0-0.7V |
| 2 | G | 绿色视频 0-0.7V |
| 3 | B | 蓝色视频 0-0.7V |
| 4 | GND | 视频地 |
| 5 | HS | 行同步 |
| 6 | VS | 场同步 |
| 7-8 | NC | 未连接 |
| 9 | +24V | DC电源 |
| 10 | GND | 电源地 |
常见问题（FAQ）
需要D14CM-01A LCD替代方案？
[email protected] | +86-13686889647
