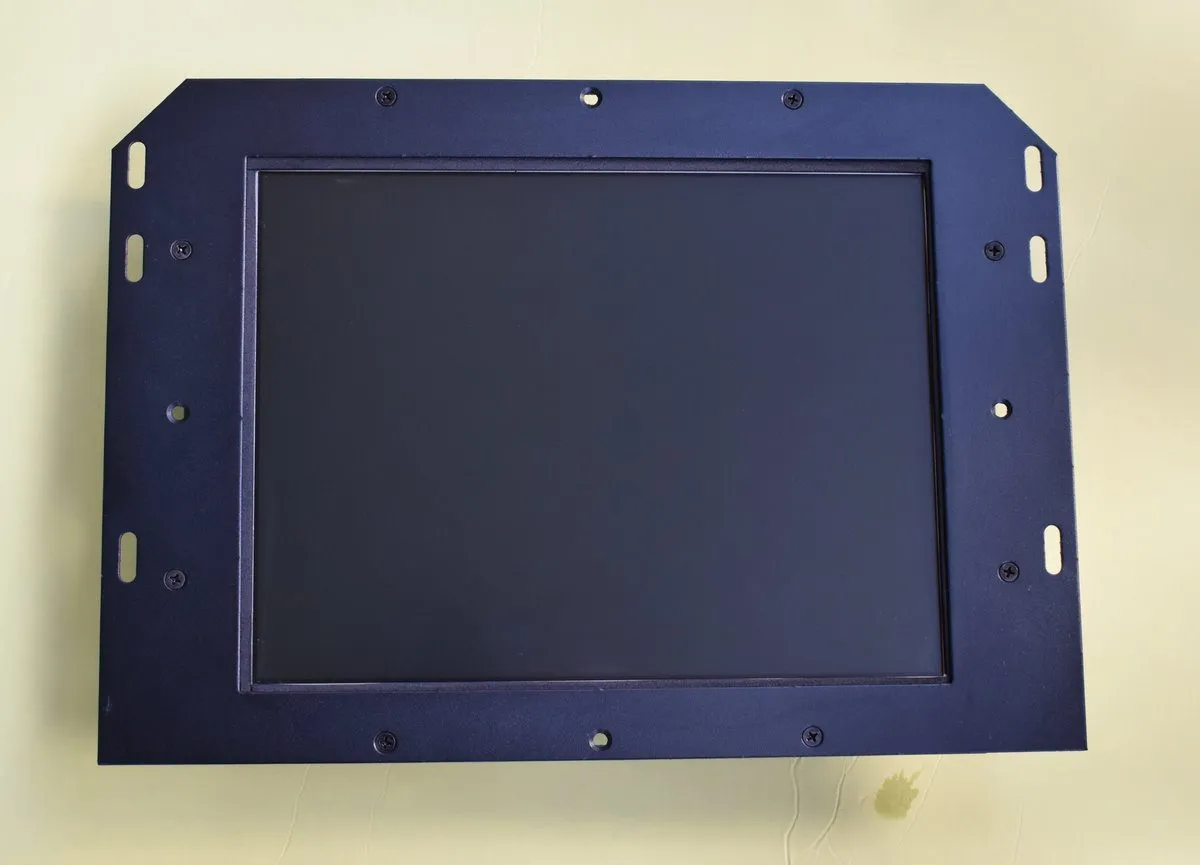

FANUC A61L-0001-0096
LCD升级显示器
14寸彩色CRT转12.1 TFT-LCD厂家现货直发，即插即用升级方案，无需修改CNC参数，30分钟安装。
现货 — 2年质保
$350 USD
技术参数对比：原CRT vs 江图LCD
| 参数 | 原CRT显示器 | 江图LCD升级屏 |
|---|---|---|
| 屏幕技术 | 14寸 Color CRT | TFT-LCD工业屏 |
| 屏幕尺寸 | 14寸 | 12.1 TFT工业液晶屏 |
| 分辨率 | 640x480 | 800x600（更高） |
| 亮度 | 200 cd/m2 | 350-450 cd/m2 |
| 寿命 | 约15,000小时 | 50,000+小时 |
| 功耗 | 25-30W | 8-12W（省电60%+） |
| 工作温度 | 0~40C | -10~+60C |
| 接口 | HONDA 20-pin | HONDA 20-pin（100%兼容） |
| 安全 | 高压（10-15kV） | 低压DC 24V |
| 重量 | 约3.5kg（含包装） | 约3.5kg（含包装） |
兼容系统
- FANUC 15T
- FANUC 16/18/20/21
- Toshiba D14CM-01A
- Tatung CD14JBS
质保与服务
2年质保 - 终身技术支持 - 2年质保 - 全球配送
立即升级
[email protected] | +86-13686889647 | WhatsApp
联系我们客户评价
"FANUC A61L-0001-0096 CRT老化模糊，换LCD模块后显示效果非常好，10分钟装好。很值得。"
— 张先生, 广东东莞 (2026年6月)
"买了2块升级车间老的FANUC加工中心，即插即用完全兼容。客服专业，发货快。"
— 李工, 江苏苏州 (2026年5月)
"值得推荐！安装简单，图像清晰不闪烁。自己就能搞定。"
— 王厂长, 浙江宁波 (2026年6月)
常见A61L-0001-0096 CRT故障
A61L-0001-0096是14-inch color CRT，用于FANUC 15T/16/18/20/21 series等CNC系统，生产于1980年代至2000年代初。经过15-30年运行，CRT会出现以下典型故障：
- 黑屏/无显示 — CRT灯丝烧断或行输出变压器故障。CNC仍可运行，但屏幕不亮。
- 亮度低/显示模糊 — CRT荧光粉老化，即使亮度调到最大，在车间光线下仍难以看清。
- 画面抖动/闪烁 — 同步电路元件老化，图像上下滚动或抖动。
- 水平/垂直压缩 — 偏转电路故障，图像压缩成一条亮线。
- 残影/烧屏 — 静态元素在荧光粉上留下永久鬼影。
以上均为CRT硬件故障。CNC控制系统本身通常正常—仅替换显示模块即可恢复完整显示功能，无需更换整个控制系统。
信号接线与针脚定义 (HONDA 20-Pin)
A61L-0001-0096 CRT通过标准HONDA 20-pin连接器与CNC通信。本LCD替换模块使用相同接口—无需改装线束或转接板。
| Pin | 信号 | 说明 | 线色 |
|---|---|---|---|
| 1 | GND | 信号地 | 黑色 |
| 2 | GND | 信号地 | 黑色 |
| 3 | R (Video) | 红色视频/单色视频 | 红色 |
| 4 | GND | 视频地 | 黑色 |
| 5 | HS | 行同步 (TTL) | 白色 |
| 6 | VS | 场同步 (TTL) | 黄色 |
| 7 | NC | 空脚 | — |
| 8 | NC | 空脚 | — |
| 9 | +24V | 直流电源输入 | 红/白 |
| 10 | GND | 电源地 | 黑/白 |
| 11-20 | NC/GND | 备用或机壳地 | 多种 |
注意：A61L-0001-0096使用TTL电平RGB信号（0-5V，非模拟0.7V）。本LCD模块同时支持TTL和模拟输入，无需信号转换。
常见问题 (FAQ)
A61L-0001-0096 LCD替换件兼容哪些CNC型号？
LCD模块使用与原CRT相同的HONDA 20-pin接口和TTL信号协议，兼容FANUC 15T/16/18/20/21 series。无需更改参数、无需转接线、无需信号转换器，即插即用。
更换LCD后会丢失CNC功能吗？
不会。LCD模块向CNC控制器呈现的接口与原始CRT完全相同。所有屏幕显示（坐标、程序、偏置、参数、报警、诊断画面）功能完全一致。唯一区别是图像更清晰、更明亮、无闪烁。
安装需要多长时间？难度如何？
熟悉CNC机柜的技术人员安装约需10-15分钟。步骤：(1)断开机床电源，(2)拆下CRT外壳，(3)断开HONDA 20-pin连接器和24V电源线，(4)安装LCD模块，(5)重新连接相同接口，(6)通电验证。无需焊接、无需特殊工具。
A61L-0001-0096 LCD显示效果与原CRT相比如何？
LCD提供800x600分辨率（原CRT为640x400），350-450 cd/m2亮度（原CRT为200 cd/m2），50,000+小时寿命（原CRT约15,000小时）。文字和字符更清晰，无几何变形，无闪烁。在车间直射阳光下仍清晰可读。
A61L-0001-0096 LCD模块的保修政策是什么？
标准2年质保，覆盖制造缺陷。现货24小时内发货，全球配送。技术支持可通过电子邮件或WhatsApp获取。如有不兼容，7天内可退货。
