工业视频显示的色彩与扫描关键技术解析

作者:深圳市江图科技有限公司

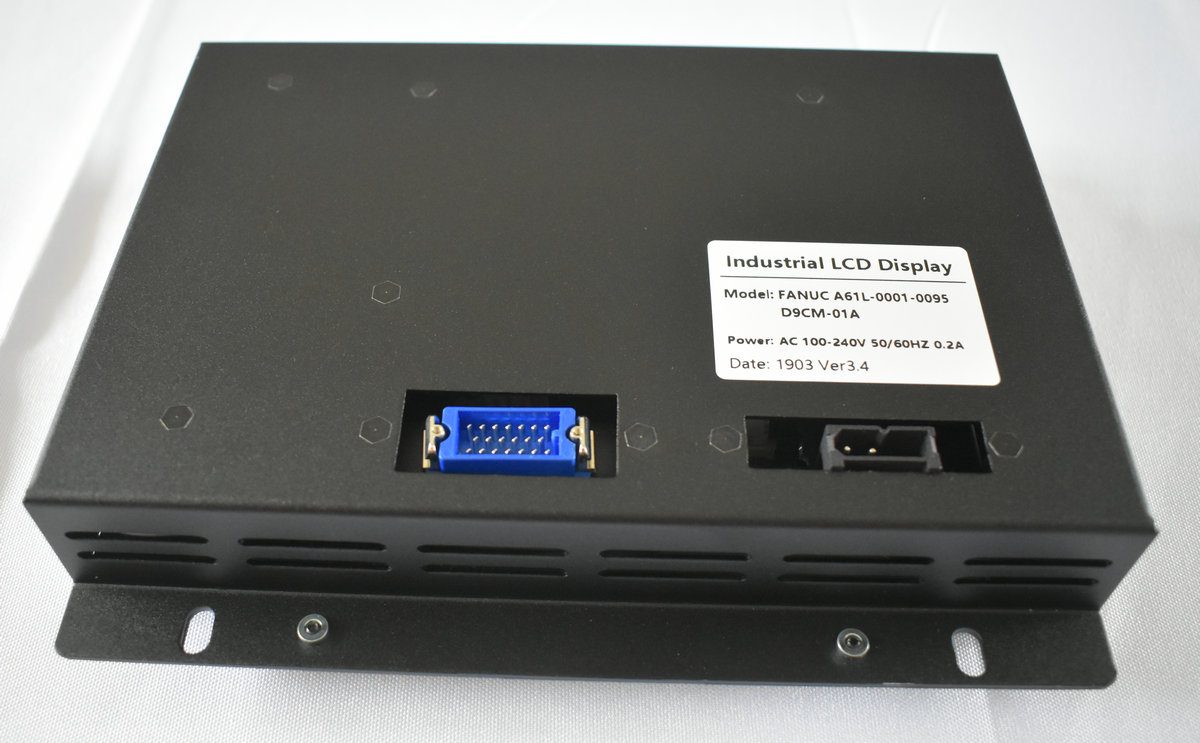

显示概览

显示概览 | 来源:江图科技

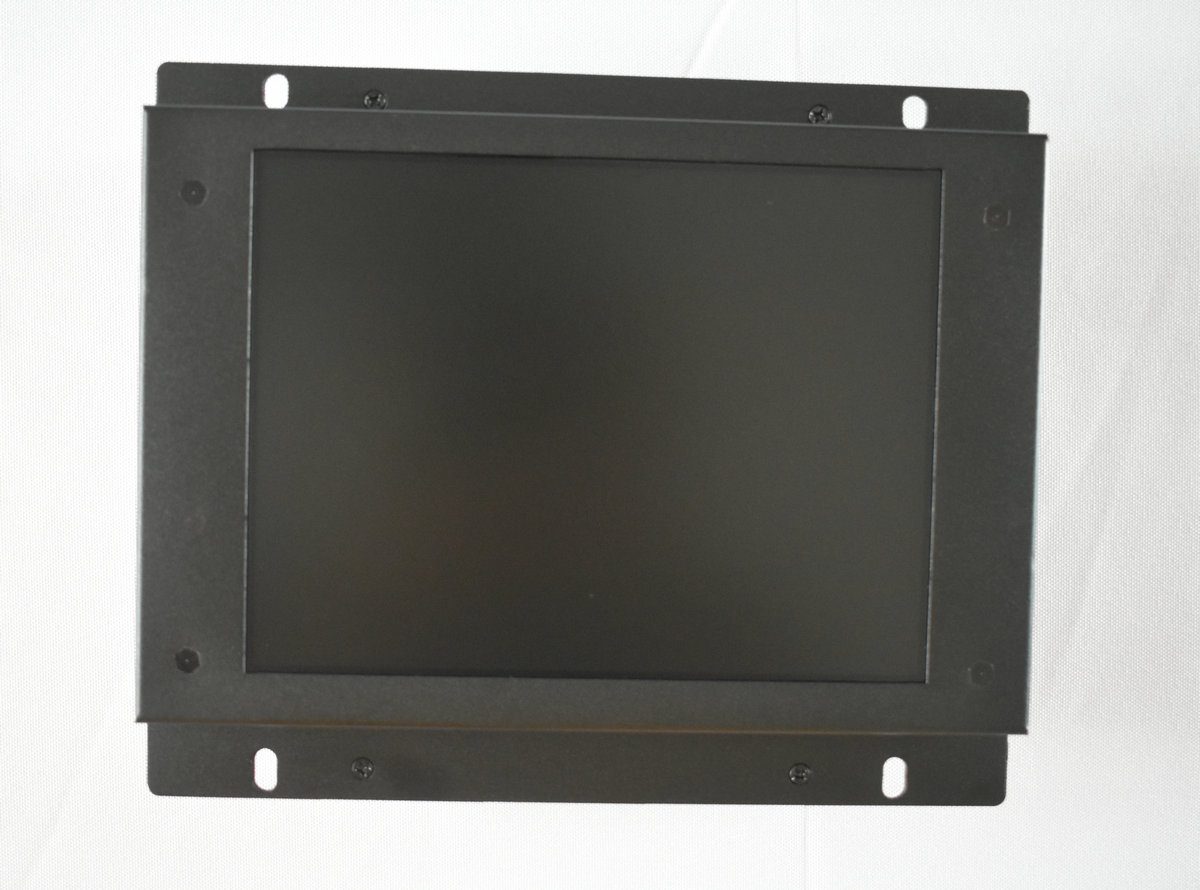

产品实拍

产品实拍 | 来源:江图科技

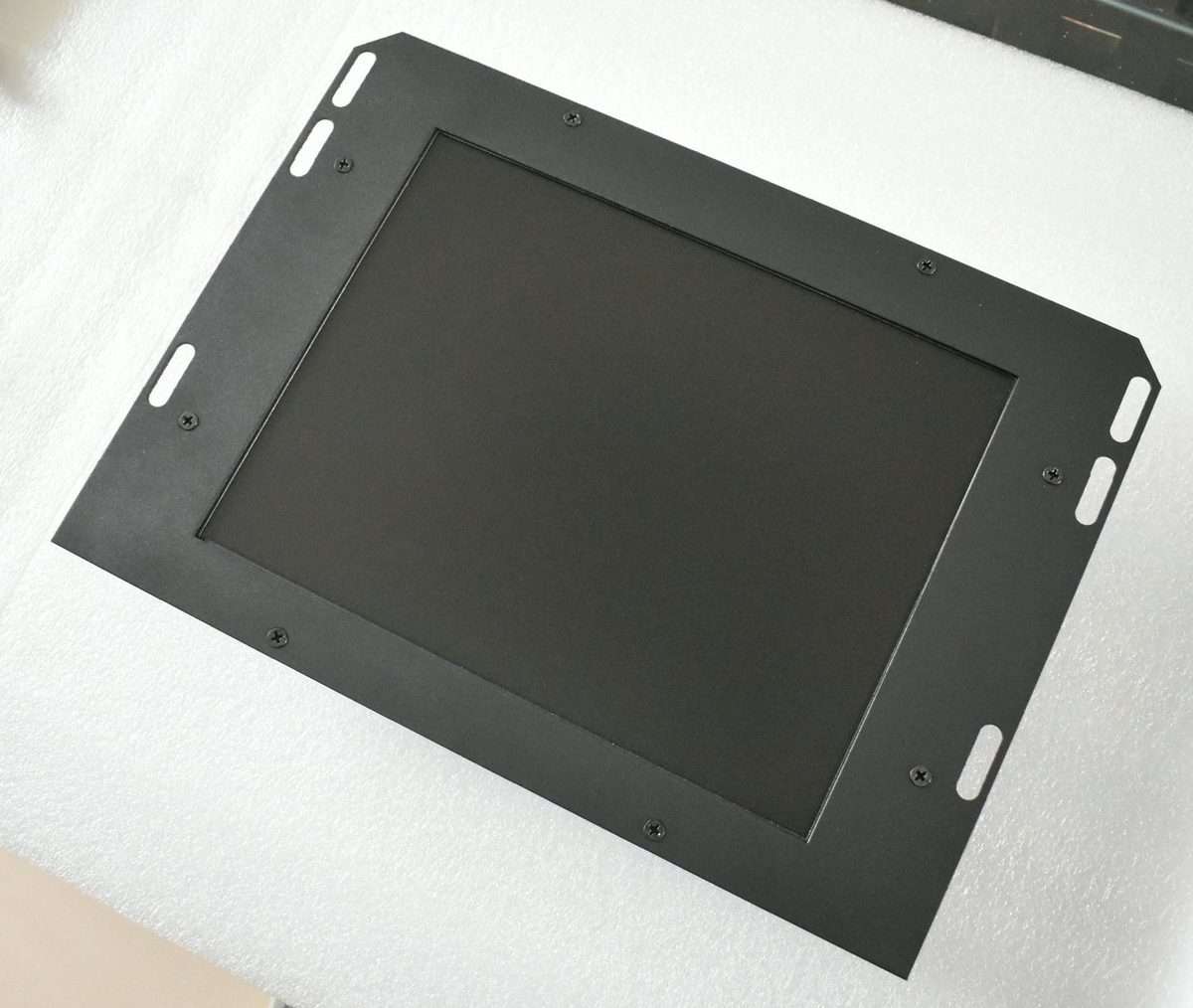

安装效果图

安装效果图 | 来源:江图科技

关键词:工业视频显示器、色彩还原、扫描技术、CRT与LCD对比、CNC显示升级


一、工业显示器的色彩还原

1.1 色域空间标准

色域空间 应用场景 色彩范围 位深度
sRGB 标准工业显示器 约CIE 1931的35% 8位(1670万色)
Adobe RGB 色彩关键型应用 约CIE 1931的50% 10位(10.7亿色)
NTSC 旧式视频系统 约CIE 1931的54% 8位
CGA调色板 旧式CNC控制器 16种固定颜色 4位

1.2 CRT与LCD色彩还原对比

特性 CRT LCD
色彩生成方式 电子束激发荧光粉发光 白色背光源透过彩色滤光片
色彩准确度 原生色域优异,随荧光粉老化逐渐下降 LED背光下表现良好,色域受滤光片设计限制
色彩一致性 屏幕各区域存在差异(会聚漂移) 整面板均匀一致
校准稳定性 需频繁重新校准 初次校准后保持稳定
视角影响 色彩偏移极小 极端视角下出现色偏(老款面板)

二、扫描技术

2.1 视频扫描工作原理

视频扫描是显示系统将电视频信号转换为可视图像的过程,通过在屏幕上逐行扫描水平线来实现。在CRT显示器中,聚焦的电子束在荧光粉涂层屏幕上从左至右扫描,根据输入视频信号调制其强度。每行扫描结束时,电子束执行水平回扫——快速返回左边缘——同时向下移动一个行距准备下一行。当电子束到达右下角时,执行垂直回扫将其返回左上角,开始下一帧的扫描。

水平偏转电路控制逐行扫描,垂直偏转电路控制场/帧率。这两个时序域由视频源通过独立的水平同步(HSYNC)和垂直同步(VSYNC)信号,或复合同步(CSYNC)信号进行同步。这些电路的工作频率决定了可分辨的总行数,并直接影响显示器能处理的最大图像分辨率。

在现代LCD面板中,相同的栅格扫描原理通过数字方式模拟实现:时序控制器(TCON)从帧缓冲器中逐行读取像素数据,依次寻址每一行TFT晶体管,将每个像素的液晶单元充电至所需电压。与电子束物理扫描不同,LCD通过电子方式扫描——将数据逐行时钟送入行驱动器,每次使能一条栅极线,同时列驱动器加载该行的视频数据。

根本区别在于:CRT扫描是模拟且连续的——电子束沿连续路径运动,任何时序漂移都会导致可见的几何失真;而LCD扫描是数字且离散的——每个像素被独立寻址,只要像素时钟窗口内的时序抖动可控,图像保持固有稳定。

2.2 隔行扫描与逐行扫描

隔行扫描:先绘制奇数行(奇数场),再绘制偶数行(偶数场)。常见于场频50/60 Hz(帧频25/30 fps)的老式CRT显示器。

逐行扫描:每帧依次绘制所有行。几乎所有现代LCD显示器均采用此方式,可提供更流畅的运动画面和更清晰的文字显示。

参数 隔行扫描 逐行扫描
帧率 25/30 fps(50/60场/秒) 60-85 fps
运动伪影 梳状效应,水平边缘闪烁
文字清晰度 较差(闪烁) 优秀
带宽需求 等效逐行的一半 需全带宽

2.3 扫描频率对照表

不同显示类型和视频标准的工作水平扫描速率各不相同。在工业环境中,使转换器输出匹配显示器的时序窗口对于获取稳定图像至关重要。

显示类型/标准 水平扫描率(kHz) 垂直刷新率(Hz) 典型分辨率 备注
CGA(彩色图形适配器) 15.75 60 320×200 旧式CNC终端,单色复合信号同为15.75 kHz
EGA(增强型图形适配器) 21.85 60 640×350 通常配合TTL RGBI信号使用
VGA(视频图形阵列) 31.47 60-85 640×480 支持最广泛的工业分辨率
SVGA(超级VGA) 37.9-48.9 60-85 800×600至1024×768 后期CNC人机界面的常见标准
XGA 48.4-56.5 60-75 1024×768 现代工业面板标准
SXGA 60.0-68.7 60-75 1280×1024 高分辨率自动化HMI
UXGA 75.0-81.1 60 1600×1200 高级可视化系统
HD Ready(720p) 37.5-45.0 50-60 1280×720 逐行扫描,视频墙输入常见
全高清(1080p) 67.5 60 1920×1080 高清工业显示器

2.4 扫描速率标准汇总

标准 水平(kHz) 垂直(Hz) 分辨率 典型用途
CGA 15.75 60 320×200 旧式CNC终端
EGA 21.85 60 640×350 升级版CNC显示器
VGA 31.5 60-85 640×480 标准工业显示器
SVGA 37.9-48.9 60-85 800×600-1024×768 现代CNC人机界面

三、色深对比分析

色深决定每个像素可显示的不同颜色数量。位深度越高,渐变越平滑,色彩还原越准确,但代价是增加显存带宽和处理需求。

色深 每像素位数 总颜色数 典型应用场景 可见色阶
单色 1 2(黑/白) 旧式CNC状态显示器、文本终端、单色字母数字HMI 不适用
灰度 4-8 16-256级灰阶 医学影像(X光预览)、单色CRT替代方案、条码扫描器 4位下渐变中明显可见
EGA / CGA彩色 4 16 早期CNC控制器界面、简单状态面板图形 严重——仅有离散色块
高彩色 15-16 32,768-65,536 基础工业HMI、OSD菜单、对渐变平滑度要求不高的低成本升级方案 平滑渐变中可见
真彩色(8位) 24 16,777,216(1670万) 现代CNC HMI、SCADA系统、质检显示器、视频播放 大多数内容中不可见
深彩色(10位) 30 1,073,741,824(10.7亿) 颜色关键型检测、医用级显示器、广播参考监视器、HDR工业面板 无——即使在苛刻内容中渐变仍平滑

四、工业应用显示技术对比

为工业环境选择合适的显示技术需在亮度、视角、响应时间、功耗和寿命之间进行综合权衡。

参数 CRT TFT LCD LED(直视式) OLED
亮度(cd/m²) 80-150(随老化衰减) 250-1500(取决于背光) 2000-10000+ 200-1000(峰值)
对比度 10,000:1(真实黑场) 1000:1-5000:1(典型值) 5000:1(取决于模组) 无限(逐像素关闭)
视角 170°+(无偏移) IPS:178°;TN:140° 120-160° 178°+
响应时间 <1 ms(荧光粉瞬间余辉) 4-25 ms(灰阶响应) <1 ms(microLED) 0.1-1 ms
寿命(小时) 20,000-50,000(荧光粉衰减) 50,000-100,000(背光) 100,000+ 30,000-100,000(烧屏风险)
功耗 60-150 W(14-21英寸) 15-40 W(同尺寸) 30-300 W(每面板) 20-60 W
重量(17英寸等效) 15-20 kg 2-4 kg 因间距而异 1-3 kg
电磁干扰/磁场敏感度 高度敏感(电机附近会聚漂移) 免疫 免疫 免疫
闪烁(60 Hz下) 敏感用户可见(60 Hz余晖效应) 无(直流背光或PWM > 1 kHz) 无(PWM > 2 kHz典型值) 无(典型直流驱动)
烧屏/残影 暂时性(荧光粉迟滞) 罕见(静态图像可能导致临时鬼影) 静态UI元素存在永久烧屏风险
工作温度 0-50°C -20-70°C(工业级) -40-85°C 0-55°C
最佳工业应用 旧设备保留 CNC替代、HMI面板、操作员终端 大型数字标牌、控制室视频墙 高端检测监视器、色彩关键型评估

五、CNC显示器升级的实践要点

  • 将CGA/EGA隔行信号转换为VGA逐行信号时,转换器必须执行去隔行(De-interlacing)和行倍频(Line Doubling)处理
  • LCD面板具有原生分辨率——以非原生分辨率运行时会产生缩放伪影,务必使转换器输出匹配LCD的原生分辨率
  • 响应时间对CNC应用至关重要:响应时间超过8 ms的LCD面板在显示快速移动的刀具路径时可能出现拖尾现象
  • 输入延迟:信号转换会增加1-2帧延迟。针对CNC应用,应选择处理延迟最小(<16 ms)的转换器
  • 转换器的水平扫描率必须在LCD显示器的同步范围内。大多数工业LCD可接受31-80 kHz水平扫描,但部分专用面板范围较窄——指定替代方案前务必核实
