工业RGBHV信号分析 — 从CGA/EGA到高清显示
显示器概览 | 来源: 江图科技

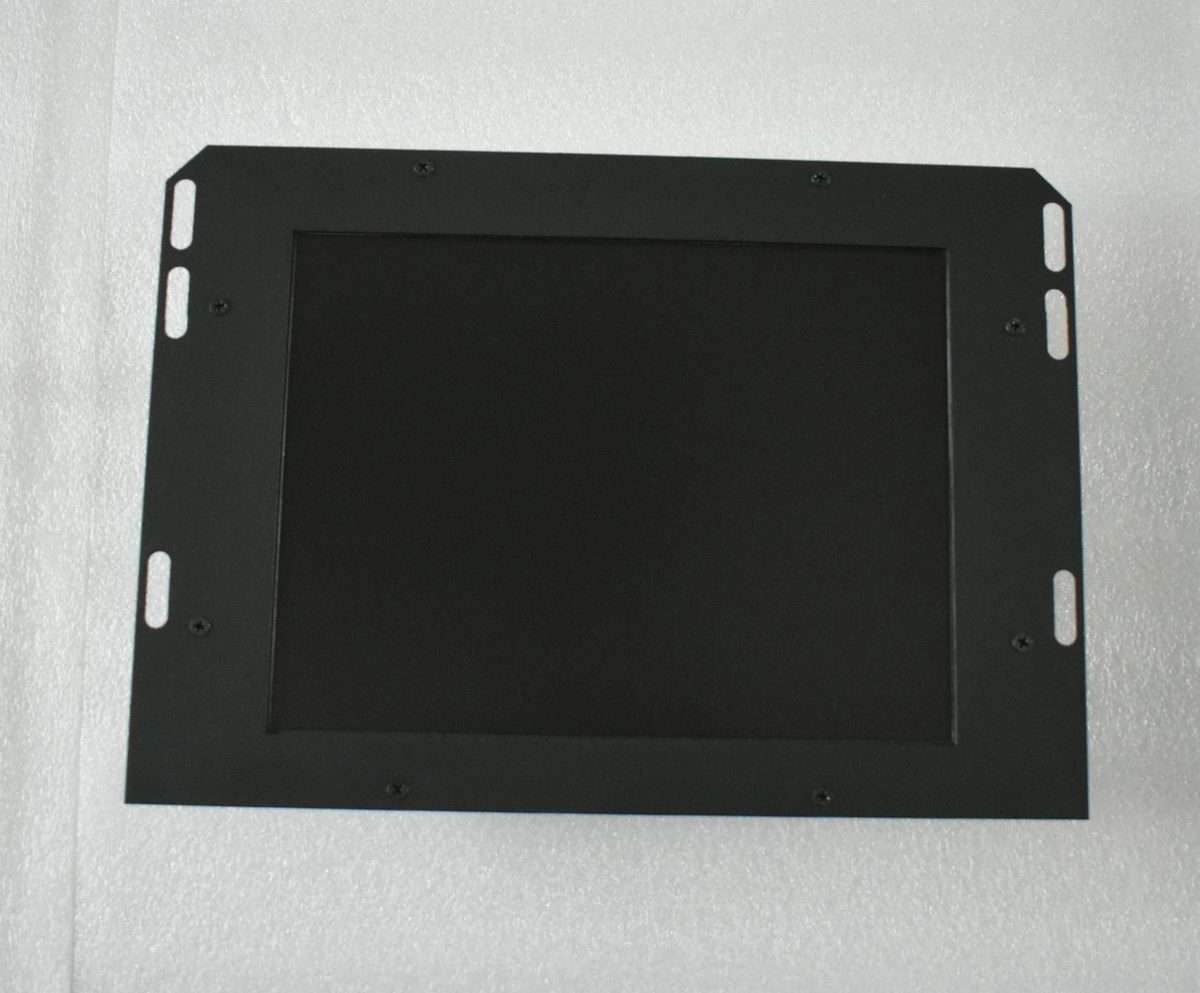

产品实拍 | 来源: 江图科技
安装效果 | 来源: 江图科技
关键词: RGBHV信号, CGA/EGA转VGA, 工业显示技术, 信号转换
目标读者: CNC工程师、工业自动化技术人员、视频信号系统设计人员
一、工业视频信号的演进历程
| 时代 | 信号标准 | 分辨率 | 刷新率 | 典型应用 |
|---|---|---|---|---|
| 1980s-1990s | CGA（彩色图形适配器） | 320x200 / 640x200 | 60 Hz | 早期CNC控制器、工业终端 |
| 1985-1995 | EGA（增强型图形适配器） | 640x350 | 70 Hz | 升级型CNC显示器、PLC监视器 |
| 1990-2005 | VGA（视频图形阵列） | 640x480 / 800x600 | 60-85 Hz | FANUC CRT显示器、工业PC |
| 2005-至今 | SVGA/XGA 数字（DVI/HDMI） | 800x600 至 1920x1080 | 60-120 Hz | 现代LCD显示器、HMI人机界面 |
二、RGBHV信号架构详解
2.1 什么是RGBHV？
RGBHV代表红（Red）、绿（Green）、蓝（Blue）、行同步（Horizontal Sync）、场同步（Vertical Sync）。它是一种通过五个独立通道传输视频信号的方法：
- R、G、B：三个模拟颜色通道，每个承载0-0.7V峰峰值信号，代表三基色
- 行同步（H-Sync）：定义每行扫描线起始位置的行同步脉冲
- 场同步（V-Sync）：定义每帧起始位置的场同步脉冲
这种分离方式相比复合信号（CGA/EGA）具有更优的信号质量，因为每个颜色通道相互隔离，可有效防止串扰和颜色渗色。
2.2 信号时序参数
| 参数 | CGA | EGA | VGA | SVGA |
|---|---|---|---|---|
| 行频 | 15.75 kHz | 21.85 kHz | 31.5 kHz | 37.9-48.9 kHz |
| 场频 | 60 Hz | 60 Hz | 60-85 Hz | 60-85 Hz |
| 像素时钟 | 14.3 MHz | 16.3 MHz | 25.2 MHz | 40-65 MHz |
| 颜色深度 | 4位（16色） | 6位（64色） | 8位（256色） | 24位（1670万色） |
| 信号类型 | 数字TTL | 数字TTL | 模拟0.7Vpp | 模拟0.7Vpp |
2.3 信号频率对照表
| 标准 | 分辨率 | 行同步频率 | 场同步频率 | 像素时钟 | 行同步极性 | 场同步极性 |
|---|---|---|---|---|---|---|
| CGA | 640x200 | 15.750 kHz | 60.000 Hz | 14.318 MHz | 正极性 | 正极性 |
| EGA | 640x350 | 21.850 kHz | 60.000 Hz | 16.257 MHz | 正极性 | 负极性 |
| VGA | 640x480 | 31.469 kHz | 59.940 Hz | 25.175 MHz | 负极性 | 负极性 |
| SVGA | 800x600 | 37.879 kHz | 60.317 Hz | 40.000 MHz | 正极性 | 正极性 |
| XGA | 1024x768 | 48.363 kHz | 60.004 Hz | 65.000 MHz | 负极性 | 负极性 |
表：VESA标准时序参数详表（涵盖传统及现代视频信号）。同步极性指示同步脉冲为高电平有效（正极性）还是低电平有效（负极性）。
2.4 RGBHV信号传输原理
RGBHV属于分量视频标准家族，其中每个信号分量在专用导线上独立传输。这种架构相比复合视频或S-Video格式具有多项本质优势，但也对传输线理论提出了严格要求。
阻抗匹配与信号完整性。每条RGB线路设计用于驱动75欧姆端接负载。传输线的特性阻抗（通常为BNC安装中的RG-59同轴电缆或VGA线缆内部的独立双绞线）必须同时匹配源端输出阻抗和显示器或转换器输入端的端接阻抗。阻抗不匹配会产生信号反射：当入射波遇到不连续点时，部分能量会反射回源端，干扰后续信号转换。反射表现为可见的重影、颜色边缘、水平"振铃"条纹或时序抖动——在超过5米的长距离线缆中尤为严重。因此，接收端的75欧姆正确端接电阻对于清晰的RGBHV传输至关重要。
带宽要求。每个RGBHV通道所需的模拟带宽由像素时钟频率决定。根据奈奎斯特准则，传输通道至少需要支持像素时钟频率的一半才能保留视频信号的基波谐波。在实际应用中，为保持锐利的边沿跳变（上升时间低于5纳秒），建议带宽达到像素时钟的3至5倍。对于像素时钟为25.175 MHz的VGA，每个颜色通道约需12.6 MHz带宽实现基本还原，但高质量的转换器采用带宽超过100 MHz的视频运算放大器以保持边沿锐度。对于65 MHz的SVGA，每通道最低要求提升至32.5 MHz。三个颜色通道的总视频带宽决定了系统呈现精细文本和工业HMI应用所需细节图形的能力。
直流偏置与黑电平钳位。在正确设计的RGBHV系统中，黑电平以0 V为基准，峰值白电平为0.7 V。每行扫描线以消隐间隔开始，在此期间DC恢复（钳位）电路对黑电平进行采样并调整直流偏置，以消除低频漂移。若无此钳位机制，各帧之间平均图像电平的变化将导致黑电平偏移——这种现象称为"黑电平漂移"或"哼声"——从而导致显示亮度和色彩饱和度的不一致。RGBHV中的同步信号使用负向脉冲，通常在专用同步线上从0 V摆动至-0.3 V，远低于黑色参考电平，以防干扰有效视频区域。
串扰隔离。五路独立模拟通道（R、G、B、行同步、场同步）在VGA线缆或PCB上紧密布线时，相邻导体之间的电容耦合和电感耦合会引入串扰——即一个通道的信号泄©到另一个通道。例如，在VGA显示器上，行同步信号泄©到绿色通道会表现为图像上叠加的微弱竖条。行业最佳实践要求在10 MHz下任意两个通道之间至少达到-40 dB的隔离度。这通过适当的屏蔽（各颜色通道采用独立屏蔽同轴对）、PCB布局中的仔细地平面分离以及将高速数字信号（同步线）与模拟颜色通道物理分离的差分布线技术来实现。
上升时间与偏移控制。为获得干净的像素跳变，每个颜色通道的10%-90%上升时间应低于5纳秒。过长的上升时间会使边缘模糊并降低表观锐度，而R、G、B通道之间过大的偏移（时序不匹配）会在垂直边缘处产生颜色分离。高性能转换器集成了可编程延迟线，用于补偿PCB走线长度差异和线缆引入的偏移，使三个颜色通道在显示器输入端对齐在2纳秒以内。
三、CGA/EGA转RGBHV转换流程
3.1 信号类型转换
CGA/EGA转换为RGBHV的核心难点在于信号类型的根本差异：
- CGA/EGA：数字TTL信号（0V或5V电平）——每个颜色位为开/关状态
- RGBHV/VGA：模拟信号（0-0.7V连续电压）——各颜色按比例电压输出
需要数模转换器将TTL逻辑电平转换为比例模拟电压。江图科技转换器采用每通道8位分辨率的高速视频数模转换器，确保平滑的色彩渐变。
3.2 扫描频率转换
CGA的行扫描频率为15.75 kHz，而VGA需要31.5 kHz。这意味着CGA的每行扫描线必须加倍（行加倍），或者帧缓冲器必须缩放以匹配VGA时序。转换器通过内置帧缓冲器和缩放引擎自动处理此过程。
3.3 同步信号生成
CGA/EGA使用复合同步（行场同步合并为一路信号），而RGBHV将行同步和场同步分离。转换器提取并重新生成干净、分离的行同步和场同步信号，并确保其时序正确。
四、实用转换方案
| 输入信号 | 输出信号 | 转换器型号 | 主要特点 | 单价 |
|---|---|---|---|---|
| CGA（15kHz） | RGBHV/VGA（31kHz） | JTX-CVR-001 | 自动扫描、即插即用、-20°C~+70°C | CNY 850 |
| EGA（22kHz） | RGBHV/VGA（31kHz） | JTX-CVR-002 | 自动扫描、即插即用、宽电压12-36V | CNY 880 |
| RGBS（复合同步） | RGBHV/VGA | JTX-CVR-003 | 同步分离器、可调行/场位置 | CNY 750 |
| CGA+EGA（双输入） | RGBHV/VGA | JTX-CVR-004 | 自动检测输入类型、双输入切换 | CNY 950 |
五、信号质量验证
转换完成后，请验证以下信号质量指标：
- 信号幅度：R/G/B通道 0.7Vpp ±5% （75Ω负载下）
- 同步脉冲宽度：行同步 3.8μs ±10%，场同步 64μs ±10%
- 上升/下降时间：<5ns，确保干净边沿
- 串扰：通道间 <-40dB
- 阻抗匹配：所有线路 75Ω ±5%
六、RGBHV线色编码与引脚定义标准
在工业环境中处理RGBHV信号时，正确识别线色和引脚分配对于成功接线和故障排除至关重要。下表列出了标准VGA（DE-15）引脚定义及典型工业RGBHV线缆中对应的线色编码。
| 信号 | VGA引脚（DE-15） | 标准线色 | BNC连接器颜色 |
|---|---|---|---|
| 红色 | 1 | 红色 | 红色 |
| 绿色 | 2 | 绿色 | 绿色 |
| 蓝色 | 3 | 蓝色 | 蓝色 |
| 行同步（H-Sync） | 13 | 黄色 | 黄色 |
| 场同步（V-Sync） | 14 | 白色 | 白色 |
| 红色地线 | 6 | 黑色（与红色成对） | BNC屏蔽层 |
| 绿色地线 | 7 | 黑色（与绿色成对） | BNC屏蔽层 |
| 蓝色地线 | 8 | 黑色（与蓝色成对） | BNC屏蔽层 |
| 同步地线 | 10 | 黑色 | BNC屏蔽层 |
| DDC数据（I²C） | 12 | 绿/白（如有） | N/A |
| DDC时钟（I²C） | 15 | 蓝/白（如有） | N/A |
注：在五线RGBHV BNC线缆组件中，每个信号使用独立的同轴线缆，屏蔽层作为地线回路。屏蔽层通常连接到源端的引脚10（同步地线）和机壳地。
七、RGBHV及相关信号连接器对照表
不同年代的工业显示设备使用不同的物理连接器承载RGBHV或相关视频信号。下表帮助识别各连接器类型对应的信号标准，便于改造项目中的线缆选型和转接头规划。
| 信号类型 | 常见连接器 | 引脚数 | 外形规格 | 典型用途 |
|---|---|---|---|---|
| CGA | DE-9 | 9（2排） | D-sub微型 | IBM PC/XT/AT原始CGA、早期CNC终端 |
| EGA | DE-9 | 9（2排） | D-sub微型 | EGA显卡和监视器（与CGA相同连接器） |
| VGA（RGBHV） | DE-15（HD-15） | 15（3排） | 高密度D-sub | 最常见PC和工业VGA接口 |
| RGBHV（BNC） | BNC（5路） | 每通道1芯 | 卡口耦合同轴 | 专业/广播级、长距离布线、测试设备 |
| RGBS（复合同步） | BNC（4路）或RCA（4路） | 每通道1芯 | 同轴 | 街机显示器、旧式视频墙、部分PLC显示器 |
| DVI-I（模拟+数字） | DVI-I | 29 | DVI（扁平针+十字针） | 同时承载模拟RGBHV（与VGA相同引脚）和数字TMDS |
| DVI-D（仅数字） | DVI-D | 24 | DVI（仅扁平针） | 纯数字输出，无RGBHV模拟直通 |
| HDMI | HDMI Type A | 19 | HDMI（扁平、带键位） | 数字视频+音频，通过转接头向后兼容 |
| SCART（欧洲） | SCART（Péritel） | 21 | 矩形、带护套 | 欧洲旧式影音设备，承载模拟RGB+同步+音频 |
| DisplayPort | DisplayPort | 20 | 带锁扣矩形 | 现代分组化数字接口，无原生模拟输出 |
提示：将CGA/EGA工业设备改造为现代显示器时，最常见的转接链路为 CGA DE-9 → VGA DE-15（通过转换盒）→ DVI/HDMI（如需，通过有源转接头）。CGA/EGA与VGA之间的无源直通线缆无法工作，原因是信号类型根本不同（数字TTL vs 模拟）。
