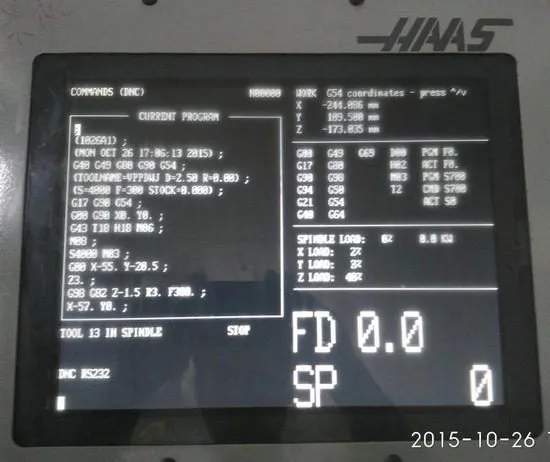

安装示意图 | 来源：深圳市江图科技有限公司
关键词：工业显示器选型、LCD采购、CNC显示器规格、工业监视器
引言
为CNC数控机床和工厂自动化系统采购工业显示器，与购买消费级显示器有着本质区别。工业显示器必须在恶劣环境中稳定运行——耐受极端温度、振动、粉尘和电磁干扰——同时保持数年甚至数十年的可靠运行。本指南专为维护工程师、采购经理以及机床改造商编写，帮助您为实际应用选择正确的LCD替换产品或新型工业显示器。
无论是升级20世纪90年代加工中心上老旧的FANUC CRT显示器，为三菱PLC操作面板采购替换件，还是为户外CNC龙门系统选配阳光下可读的显示器，选型标准始终如一：信号兼容性、机械尺寸匹配、环境防护等级以及总体拥有成本（TCO）。在以下各节中，我们将结合实际规格数据和跨平台兼容性信息，逐一剖析这些维度。
采购流程图 | 来源：深圳市江图科技有限公司
市场趋势图 | 来源：深圳市江图科技有限公司
一、关键选型标准
| 选型指标 | 说明 | CNC典型要求 |
|---|---|---|
| 显示尺寸 | 屏幕对角线尺寸 | 8.4" - 15"（匹配原CRT尺寸） |
| 分辨率 | 原生像素数 | 800x600（SVGA）或 1024x768（XGA） |
| 亮度 | 最大光输出 | ≥ 350 cd/m²（车间环境） |
| 对比度 | 最暗与最亮亮度比 | ≥ 800:1（确保文字清晰可读） |
| 工作温度 | 环境温度范围 | -20°C 至 +60°C（越宽越好） |
| 防护等级 | 防尘防水等级（IP） | 前面板至少IP65 |
| 信号接口 | 输入接口类型 | HONDA 20针（FANUC）/ VGA / DVI |
| 电源供应 | 输入电压与功耗 | 24V DC，≤ 15W |
| MTBF | 平均无故障时间 | ≥ 50,000小时 |
| 可视角度 | 可接受对比度的最大角度 | ≥ 170° 水平/垂直 |
| 响应时间 | 像素转换速度 | ≤ 8ms（动态CNC显示） |
二、规格对比表：入门级 / 中端 / 高端LCD
| 参数 | 入门级LCD | 中端LCD | 高端LCD |
|---|---|---|---|
| 典型尺寸 | 8.4" - 10.4" | 10.4" - 12.1" | 12.1" - 15.0" |
| 原生分辨率 | 800 x 600（SVGA） | 1024 x 768（XGA） | 1280 x 1024（SXGA）或 1920 x 1080（全高清） |
| 亮度 | 300 - 400 cd/m² | 400 - 600 cd/m² | 600 - 1000 cd/m² |
| 对比度 | 500:1 - 700:1 | 800:1 - 1000:1 | 1000:1 - 1500:1 |
| 工作温度 | 0°C 至 +50°C | -20°C 至 +60°C | -30°C 至 +70°C（可选-40°C） |
| 防护等级 | 前面板IP54 | 前面板IP65 | 前面板IP65 + 后盖IP54，可选NEMA 4X |
| 信号接口 | 仅VGA / DVI | VGA + DVI + 可选HONDA 20针 | 全部接口 + HDMI + DisplayPort + 光电隔离视频 |
| 触摸屏选项 | 无 | 电阻式触摸 | 投射电容式（PCAP）或电阻式，防眩光光学贴合 |
| MTBF | 30,000小时 | 50,000小时 | 70,000 - 100,000小时 |
| 保修期 | 1年 | 2年 | 3 - 5年 |
| 典型价格区间（人民币） | ¥1,000 - ¥2,100 | ¥2,100 - ¥4,300 | ¥4,300 - ¥8,600 |
推荐建议：对于标准CNC车间环境，亮度400-600 cd/m²、前面板IP65防护等级、MTBF 50,000小时的中端LCD提供了成本与可靠性的最佳平衡。高端显示器推荐用于户外龙门系统、医疗相关环境或需要24/7连续运行的场合。
三、CRT维修 vs LCD升级：总体拥有成本对比
| 成本因素 | CRT维修（单次） | LCD升级（一次性） |
|---|---|---|
| 元件成本 | 200-800元 | 800-3,500元 |
| 人工成本 | 300-600元 | 200-500元 |
| 停产停工损失 | 500-2,000元 | 0元（计划内维护） |
| 年度发生频率 | 每年2-4次 | 0次（5年以上保修） |
| 5年总成本（TCO） | 5,000-17,000元 | 1,000-4,000元 |
结论：尽管LCD升级初始投资较高，但5年周期内综合成本显著更低。消除了反复维修和停机损失后，在设备使用周期内平均可降低70-80%的总成本。
四、多品牌兼容性对照表
| 品牌 | 控制系统/系列 | 原配显示类型 | 推荐LCD替换型号 | 是否需要信号转换器 |
|---|---|---|---|---|
| FANUC（发那科） | 0i-A/B/C/D, 0-TC/0-MC | 9" CRT（HONDA 20针） | A61L-0001-0093 9" LCD | 不需要（直接替换） |
| FANUC（发那科） | 16i/18i/21i | 9"或14" CRT | 对应LCD型号 | 不需要或VGA转接 |
| FANUC（发那科） | 0-M, 0-T（老款） | CGA/EGA CRT | 8.4"或9" LCD + VGA转换器 | JTX-CVR-001/002 |
| FANUC（发那科） | Series 30i/31i/32i | 10.4" LCD（已是液晶） | 升级至12.1"或15"宽屏LCD | 不需要（标准DVI/HDMI） |
| 三菱电机 | M70 / M700V / M800系列 | 10.4" TFT LCD（标配） | 12.1" XGA LCD升级 | 不需要（LVDS或DVI接口） |
| 三菱电机 | C70 / E70 / MELDAS 60/64系列 | 8.4"或10.4" CRT或LCD | 8.4" / 10.4" LCD + 信号转换器 | JTX-CVR-003（MELDAS RGBHV） |
| 西门子 | Sinumerik 802D / 810D / 840D | 10.4"或12.1" CRT | 12.1" XGA LCD + 适配器 | JTX-CVR-004（西门子TTL转VGA） |
| 西门子 | Sinumerik ONE / 840D sl | 15"或19"宽屏LCD | 15.6" / 19"宽屏LCD | 不需要（DP/HDMI） |
| 西门子 | SIMATIC HMI（OP / MP系列） | 多种LCD尺寸 | 直接替换LCD模组 | 同系列无需 |
| 山崎马扎克 | Mazatrol Matrix / Nexus / Smooth | 10.4"或15" CRT或LCD | 12.1"至15" LCD升级 | 因代次而异（请咨询JTX适配器） |
| 山崎马扎克 | Mazatrol CAM M-1 / M-2（老款） | 9"绿色单色CRT | 8.4" LCD + 通用转换器 | JTX-CVR-005 |
| 大隈OKUMA | OSP-P200 / P300 / P300L/R | 10.4"或15" LCD | 15"或19"升级LCD | 不需要（DVI/HDMI） |
| 大隈OKUMA | OSP-U10L / U100 / 7000系列 | 9"或14" CRT | 9"至12.1" LCD + 适配器 | JTX-CVR-006（OKUMA RGB转LVDS） |
| 哈斯Haas | 所有Haas CNC型号（2010年前） | 10.4" CRT | 10.4"或12.1" LCD + 支架套件 | 不需要（直接VGA替换） |
| 海德汉Heidenhain | TNC 320 / 410 / 415 / 425 / 530 | 10.4"或14" CRT | 10.4"或12.1" LCD + 适配器 | JTX-CVR-007（海德汉专用引脚定义） |
重要提示：订购替换产品前，请务必确认具体的控制系统代次、原配显示器型号和连接器引脚定义。深圳市江图科技有限公司提供免费兼容性验证服务——将现有显示器标牌和控制面板的照片发送至 [email protected]，我们为您推荐最合适的替换方案。
五、供应商选择标准对照表
| 选择因素 | 评估要点 | 为何重要 |
|---|---|---|
| 信号兼容性专业能力 | 供应商是否熟悉FANUC HONDA针脚定义、西门子TTL信号、三菱LVDS等CNC专用视频格式？ | 工业显示器不像消费级显示器那样即插即用。没有CNC信号经验的供应商提供的显示器可能无法与控制器同步。 |
| 机械尺寸保证 | 供应商是否在购买前提供边框尺寸、VESA孔位和开孔模板？ | CRT转LCD改造通常需要边框适配器或支架套件。能提供机械图纸的供应商可将安装意外减少90%。 |
| 环境测试验证 | 显示器是否经过-20°C至+60°C实测并有文档记录？ | 许多网上销售的"工业"显示器实际是贴上IP等级标签的商用面板。真正的环境测试是区分可靠供应商与转售商的关键。 |
| 保修与技术支持 | 是否提供至少18个月保修？是否能在您所在的时区获得技术支持？ | CNC停产损失每小时数百元。提供先行替换和及时技术支持的供应商值得支付溢价。 |
| 最小起订量（MOQ） | 能否订购单台进行验证，还是必须批量采购？ | 工厂维护团队通常需要1-3台。高MOQ供应商排除了中小型车间。 |
| 定制能力 | 供应商是否能生产定制线束、宽温型号或防眩光贴合玻璃？ | 非标外壳、强光环境或极端温度通常需要超出标准产品的配置。 |
| 交货周期与库存 | 典型交货周期是多长？常用型号是否有现货？ | 紧急替换需要当日或次日发货。超过3周的交货期对于突发CRT故障来说不可接受。 |
| 客户案例与参考 | 供应商是否能提供汽车、航空或加工车间的实际案例？ | 真实安装案例证明供应商的方案能在与您相似的生产条件下可靠运行。 |
快速检查清单：评估供应商时，要求提供：(1)针对您具体控制器的兼容性数据表；(2)含安装孔位的机械图纸；(3)环境测试报告副本；(4)至少两个来自同行业客户的参考案例。
六、FANUC专用兼容性指南
| FANUC系统 | 原配显示器 | 推荐LCD | 是否需要信号转换器 |
|---|---|---|---|
| 0i-A/B/C/D | 9" CRT（HONDA 20针） | A61L-0001-0093 9" LCD | 不需要（直接替换） |
| 0-TC/0-MC | 9" CRT（HONDA 20针） | A61L-0001-0093 9" LCD | 不需要（直接替换） |
| 16i/18i | 9"或14" CRT | 对应LCD型号 | 不需要或VGA转接 |
| 0-M, 0-T（老款） | CGA/EGA CRT | 8.4"或9" LCD + VGA转换器 | JTX-CVR-001/002 |
七、高级配置选项
- 触摸屏集成：适用于HMI应用的电阻式或电容式触摸覆盖层。电阻式适合机加工车间戴手套操作；PCAP电容式在操作面板上提供更佳的光学清晰度。
- 防眩光处理：采用光学贴合与减反射涂层，适用于高环境光场景。与标准面板相比，眩光可降低高达85%。
- 定制安装：为非标外壳提供VESA或OEM专用支架。江图科技提供适用于30余种CNC品牌的激光切割适配板。
- 宽温范围：-40°C至+85°C的极端环境型号。采用工业级LCD面板和宽温液晶材料。
- 双屏配置：镜像或扩展桌面模式，适用于多显示器CNC系统。操作员可同时查看控制面板视图和独立的CAM显示画面。
- 光电隔离：采用电气隔离的视频接口，防止长距离布线的大型工厂安装中出现地环路干扰。
结论
为CNC改造或新装机选择合适的工业显示器，需要在信号兼容性、物理尺寸匹配、环境耐受性和总体拥有成本之间取得平衡。本指南提供了一个结构化的评估框架，并提供了涵盖FANUC、三菱、西门子、Mazak、OKUMA、Haas和海德汉控制系统的具体兼容性数据。
关键要点归结为三点：(1)购买前务必验证信号接口和引脚定义——适用于FANUC 0i的直接替换LCD如果没有正确的转换器，无法在西门子840D上工作；(2)具有IP65前面板防护、400-600 cd/m²亮度和50,000小时MTBF的中端LCD为大多数车间环境提供了最佳性价比；(3)合适的LCD升级方案在提供更清晰显示效果和更高可靠性的同时，与维修老旧的CRT相比可节省70-80%的总成本。
