FANUC A61L-0001-0116 LCD升级显示屏 - CRT转LCD完整升级指南
型号：A61L-0001-0116-LCD | 兼容系统：FANUC 0i, 16i, 18i, 21i Series | 阅读时间：8分钟
<
概述
FANUC A61L-0001-0116 是一种12.1英寸CRT显示模块，用于较大机型的FANUC数控系统，包括0i、16i、18i和21i系列。其更大的显示面积适合需要更多屏幕信息的应用场景。

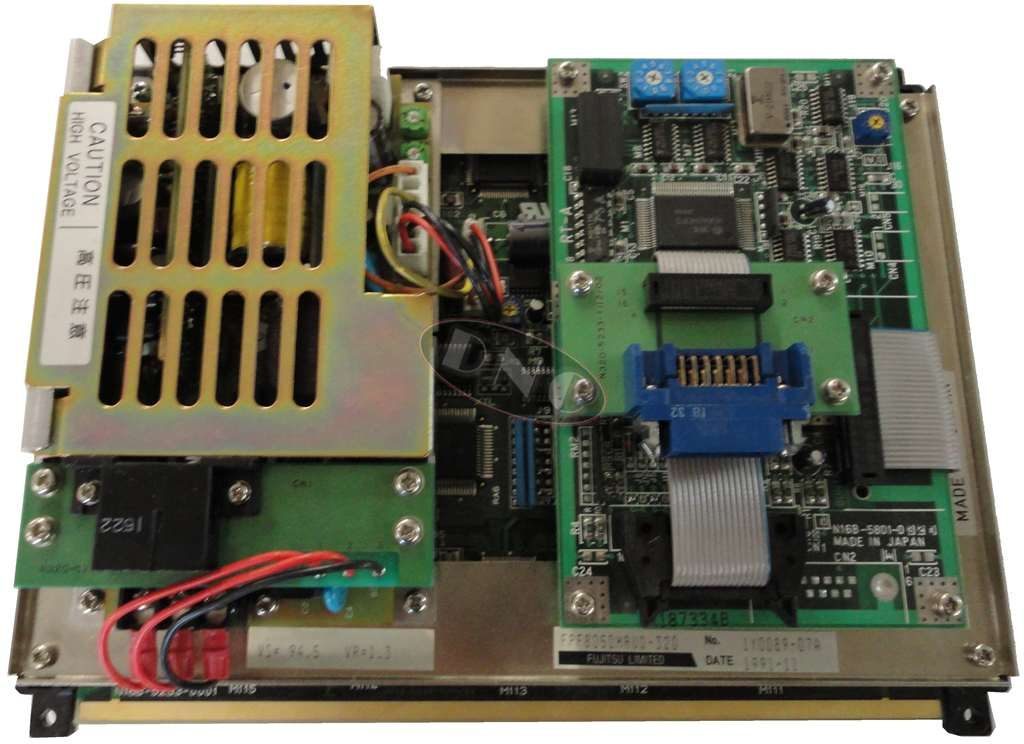

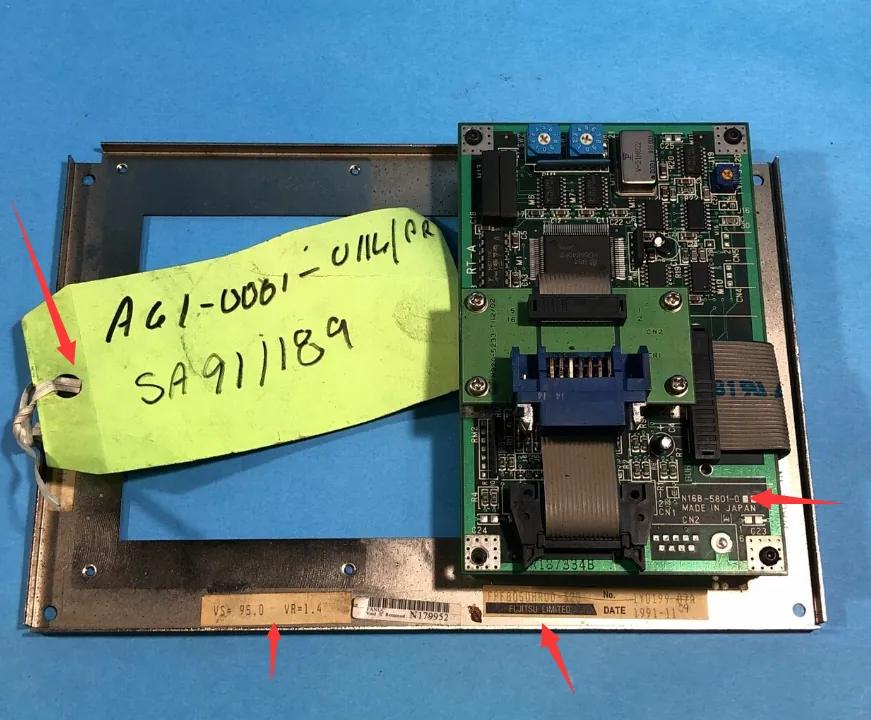

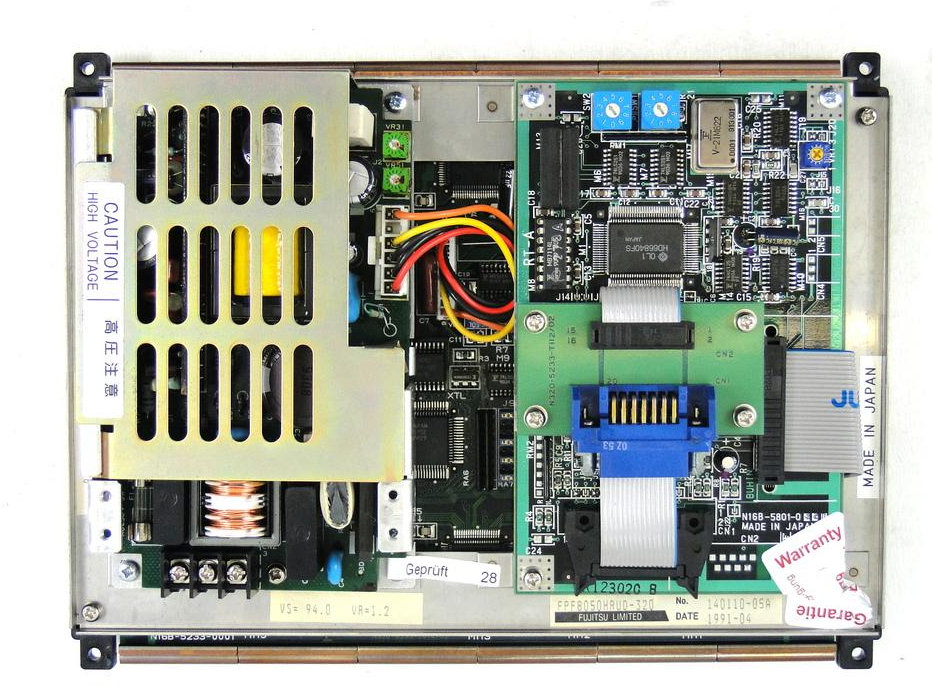

原CRT显示器
A61L-0001-0116-LCD 原装CRT显示器为12.1-inch CRT单元，采用Honda MR-20M 20-pin接口。主要技术参数如下：
- 分辨率：640×400 或 640×480 像素
- 亮度：约200 cd/m²（随时间衰减）
- 寿命：典型15,000-20,000小时
- 电源：DC 24V，功耗约40-60W
- 信号：TTL电平RGB信号，通过Honda MR-20M 20-pin传输
常见故障
经过15-25年服役后，A61L-0001-0116-LCD CRT显示器会出现以下一种或多种故障：
| 症状 | 根本原因 | LCD升级效果 |
|---|---|---|
| 黑屏/无显示 | 高压包故障（最常见） | 彻底解决 |
| 显示暗淡/看不清 | CRT荧光粉老化、电子枪衰减 | 彻底解决 |
| 闪烁/抖动 | 同步电路电容老化 | 彻底解决 |
| 无电/不开机 | 内部电源故障 | 彻底解决 |

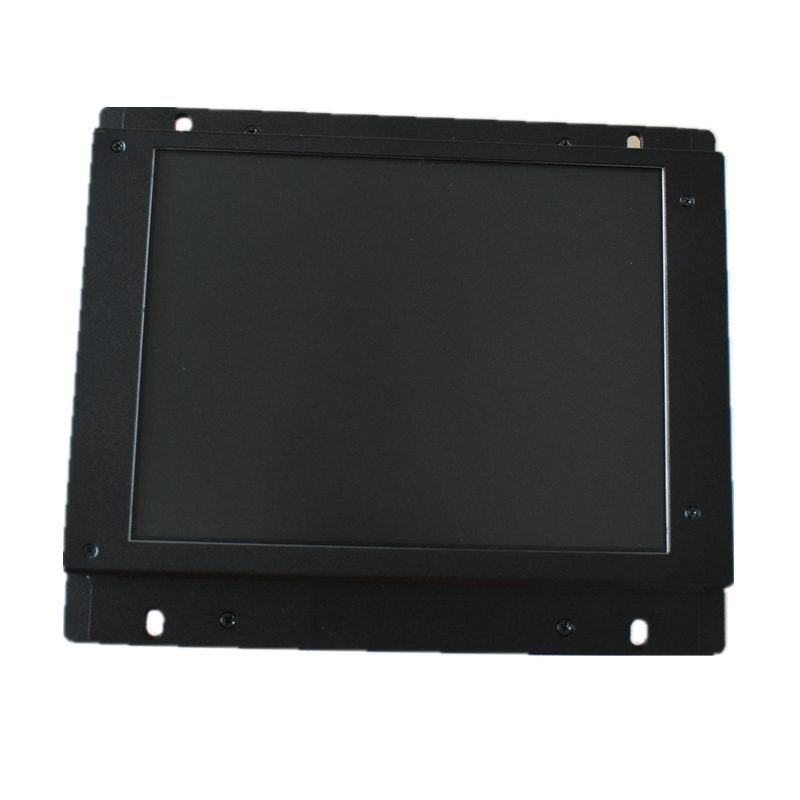

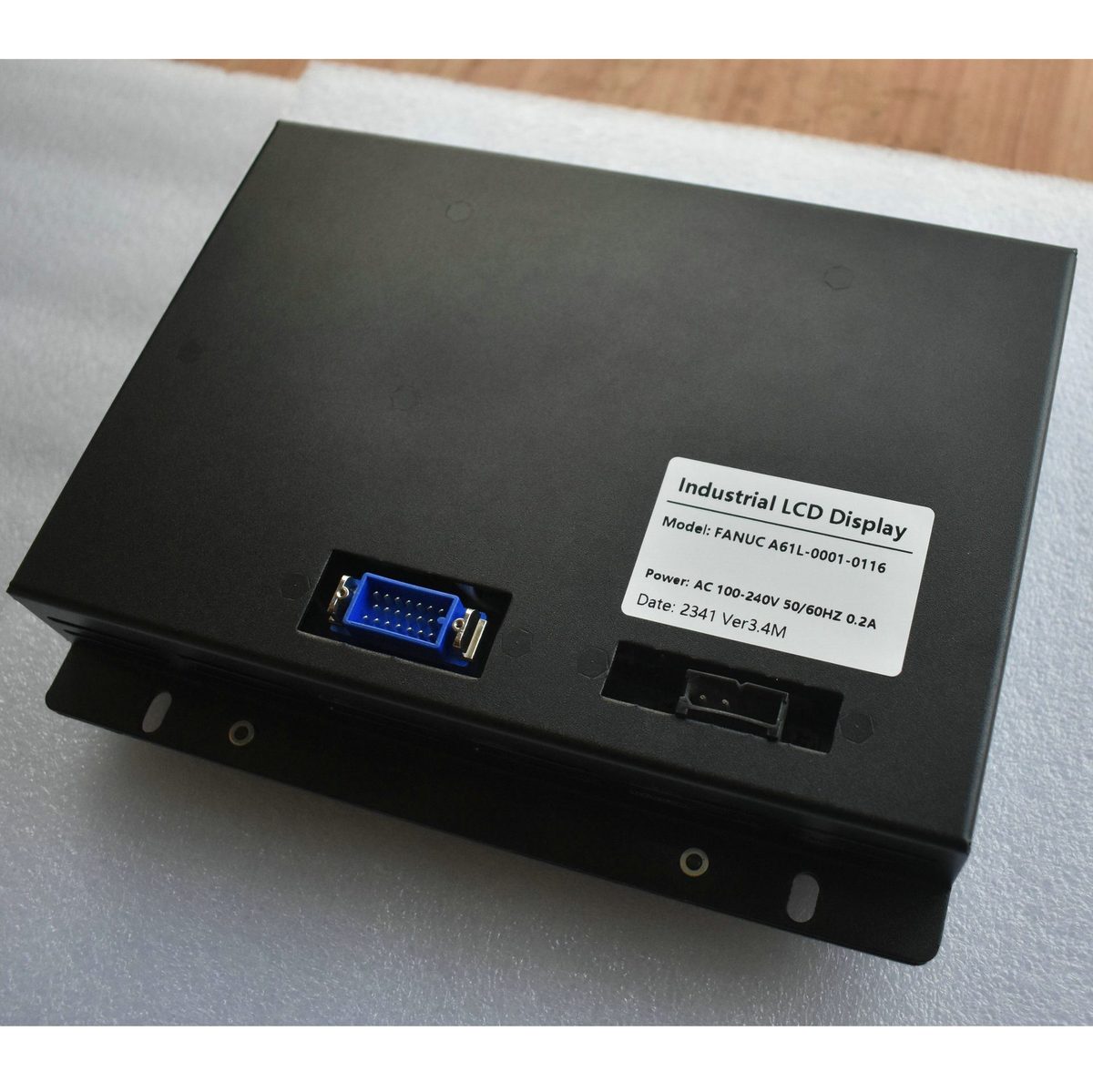

LCD替换方案
我们的A61L-0001-0116 LCD替换方案提供800×600分辨率（原CRT为640×480）、350-450 cd/m²亮度、50,000+小时寿命——超过原CRT的三倍。模组与原Honda MR-20M 20针接口完全兼容，无需对数控柜做任何改造。安装仅需15-30分钟。
技术参数对比
| 参数 | 原CRT | 江图LCD |
|---|---|---|
| 显示类型 | CRT | TFT-LCD工业级 |
| 分辨率 | 640×400 | 800×600 |
| 亮度 | ~200 cd/m² | 350-450 cd/m² |
| 寿命 | 15,000小时 | 50,000+小时 |
| 功耗 | 40-60W | ~12W |
| 安装 | N/A | 15-30分钟，即插即用 |
| 质保 | 已停产 | 2年质保 |
安装步骤
- 断电：关闭数控机床电源并执行上锁挂牌安全程序
- 拆除CRT外壳：旋下4颗安装螺丝，断开信号线和电源线
- 安装LCD模组：将LCD模组放入原安装位，用原螺丝固定
- 连接线缆：将原信号线插入LCD模组接口，重新连接DC 24V电源
- 通电测试：恢复电源，LCD将自动显示画面。如有需要可使用OSD按键调节亮度和对比度
注意：无需修改CNC参数、无需改动线路、无需专用工具。安装总时间15-30分钟。
联系方式
价格：$$399 USD | 库存：现货 | 质保：2年
邮箱：[email protected] | 电话：+86-13686889647 | 获取报价
