KT809工业转换器 — 多功能CGA/EGA/RGB转VGA工业信号转换器

关键词：KT809、工业转换器、CGA/EGA转换器、RGB转VGA、工业视频信号、信号隔离

产品概述

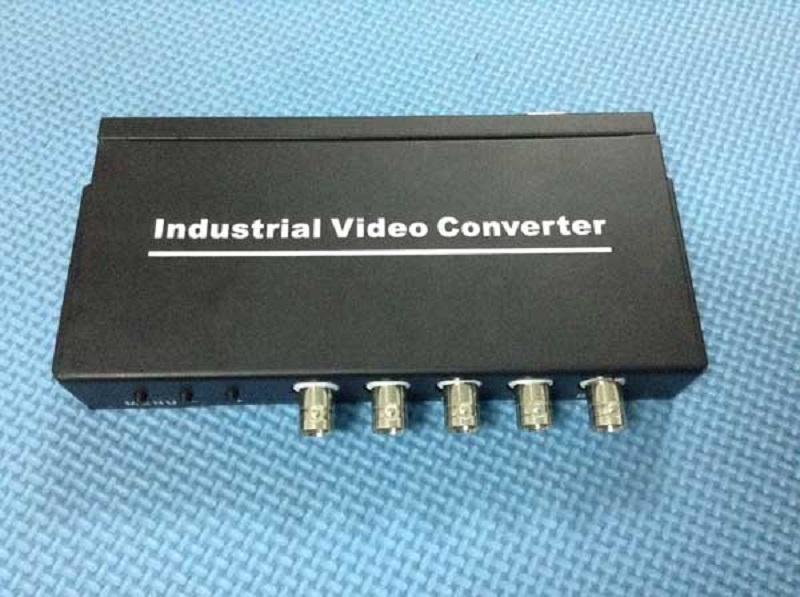

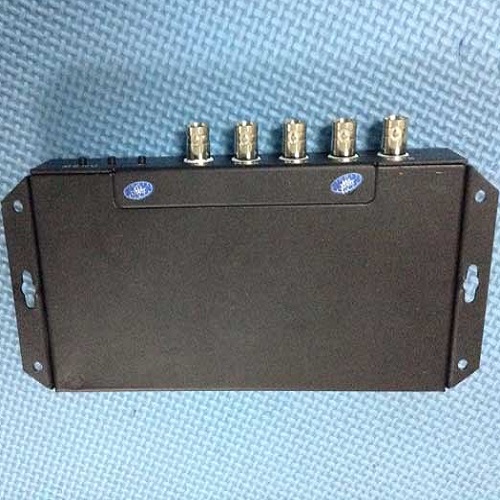

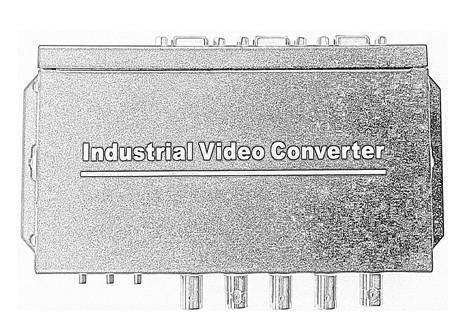

KT809是江图科技（Kongto Technology）推出的一款功能全面的工业级视频信号转换器。该产品具备CGA、EGA、RGB等多种老式TTL信号输入能力，通过内置高性能信号处理电路转换为标准VGA输出，同时可选配信号隔离模块，有效消除地环路干扰，适用于复杂的工业现场环境。

核心技术参数

参数	值
输入信号	CGA (4色/TTL 5V)、EGA (16色/TTL 5V)、RGB (模拟 0.7Vpp)
输出信号	VGA (DE-15, 标准VGA时序)
输出分辨率	640×480 / 800×600 / 1024×768 @ 60Hz
信号隔离	可选配光电隔离模块（隔离型），消除地环路干扰
电源输入	DC 12V ±20%
功耗	≤ 2W
工作温度	-20°C ~ +70°C
防护设计	金属外壳，抗干扰屏蔽设计
接口类型	输入：DB15；输出：DE-15
外形尺寸	约 110mm × 75mm × 28mm
认证	CE、RoHS

信号隔离版本（KT809-I）的独特优势

KT809提供两个版本：标准版和隔离版（KT809-I）。隔离版内置高速光耦隔离器，在以下场景中尤为重要：

• 多设备共地问题：当转换器连接的两个设备（信号源与显示器）存在较大地电位差时，隔离设计可防止地环路电流损坏设备接口。
• 工厂电网波动环境：工业电网中大型电机、焊机等设备启停造成的电压波动，隔离模块可有效吸收瞬态冲击。
• 长距离信号传输：当显示器与信号源距离较远时（超过5米），隔离设计可减少信号衰减和噪声耦合。
• 敏感设备环境：隔离设计降低电磁辐射对转换信号的影响。

典型应用场景

• 老旧数控机床显示升级：适配各品牌老旧CNC系统的CGA/EGA接口，将模拟信号转换为VGA，连接现代工业LCD显示器。
• 工业视觉检测系统：将工业相机的非标准输出转换为VGA，接入统一显示平台，降低系统集成成本。
• PLC人机界面扩展：为仅支持老式显示输出的PLC扩展VGA接口，兼容现代化HMI触摸屏或工业显示器。
• 设备改造与二手市场：二手设备交易中，接收方显示器接口可能与设备不匹配，KT809提供即插即用的兼容性解决方案。

与同类产品对比

对比项	KT809（江图科技）	竞品A（国内普通版）	竞品B（进口品牌）
信号隔离	支持（KT809-I）	不支持	支持（价格高30%）
工作温度	-20C~+70C	0C~+50C	-10C~+60C
输入格式	CGA/EGA/RGB 3种	仅CGA/VGA 2种	CGA/EGA/RGB 3种
平均无故障时间	≥100,000小时	约50,000小时	约80,000小时
技术支持	原厂中文支持	有限支持	代理商支持

采购与咨询

KT809工业转换器（标准版及隔离版）现货供应，欢迎联系江图科技获取详细规格及批量采购报价。
