GBS-8219 RGB转VGA工业信号转换器 — 让老旧CNC数控系统重获新生

关键词：GBS-8219、RGB转VGA、工业信号转换器、CGA/EGA转换器、CNC数控系统、江图科技

产品概述

GBS-8219是江图科技（Kongto Technology）推出的一款工业级RGB转VGA视频信号转换器，专为解决老旧CNC数控系统的显示接口不兼容问题而设计。该产品支持CGA、EGA、MDA、RGBS等多种老式TTL信号输入，输出标准VGA（DE-15接口）信号，最高分辨率可达1024×768@60Hz，兼容市面上绝大多数工业VGA显示器。

核心技术参数

参数	值
输入信号	CGA (4色/TTL 5V)、EGA (16色/TTL 5V)、MDA (单色/TTL 5V)、RGBS (分离同步)
输出信号	VGA (DE-15, 0.7Vpp/75Ω)
输出分辨率	640×480 / 800×600 / 1024×768 @ 60Hz，自动检测
像素时钟	25MHz ~ 65MHz
电源输入	DC 12V ±20% 或 DC 24V（宽压输入）
功耗	≤ 1.5W（无风扇设计）
工作温度	-40°C ~ +85°C
存储温度	-40°C ~ +85°C
防护设计	金属外壳，IP40防护等级
接口类型	输入：DB15 (母头)；输出：DE-15 (母头)
外形尺寸	约 120mm × 80mm × 30mm（铝合金外壳）
认证	CE、FCC、RoHS

典型应用场景

• FANUC数控系统升级：将FANUC 0i/3/6/10/15系列CRT显示器的CGA/EGA信号转换为VGA，适配现代工业LCD显示器，安装简单无需更换主板。
• Mazak马扎克数控机床：Mazatrol M/T系列老式显示器接口升级，保留原机程序不变，即插即用，停机时间通常不超过30分钟。
• 三菱CNC显示改造：适配三菱M64、E60、M500等系列数控系统，将老式RGB信号转换为标准VGA输出。
• 工业相机与监控系统：将老旧工业相机的RGBS输出转换为VGA信号，接入现代化监控平台，延迟小于2ms。
• 自动化生产线改造：7×24小时连续运行，适配各品牌老旧PLC和数控设备，无需停机调试。

产品优势

• 宽压宽温工业级设计：-40°C至+85°C工作温度，12V/24V宽压输入，适应恶劣工业环境，MTBF≥150,000小时。
• 自动识别输入格式：无需手动设置，设备自动检测CGA/EGA/MDA/RGBS信号类型和分辨率，即插即用。
• 零软件改动：纯硬件信号转换，不影响原有数控系统软件和程序，原有操作界面完全保留。
• 低延迟实时转换：信号处理延迟≤2ms，满足数控加工实时显示要求，不会出现画面撕裂或延迟。
• 无风扇静音设计：被动散热，无机械风扇，避免粉尘积累和风扇故障，适合洁净车间使用。
• 原厂技术支持：江图科技提供从选型到安装的全程技术支持，确保改造方案可行。

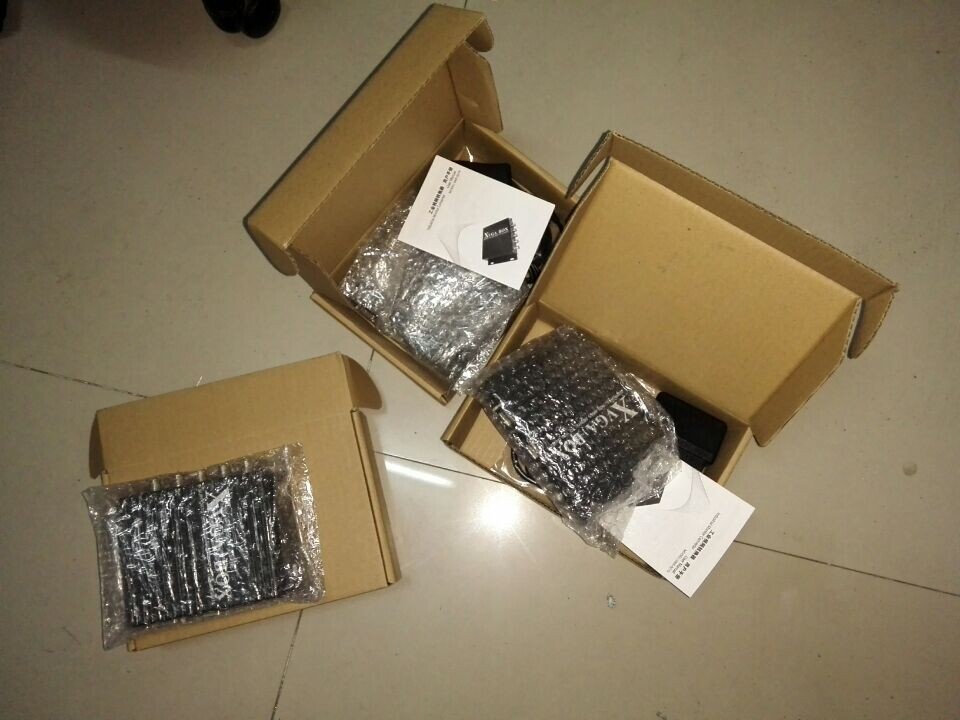

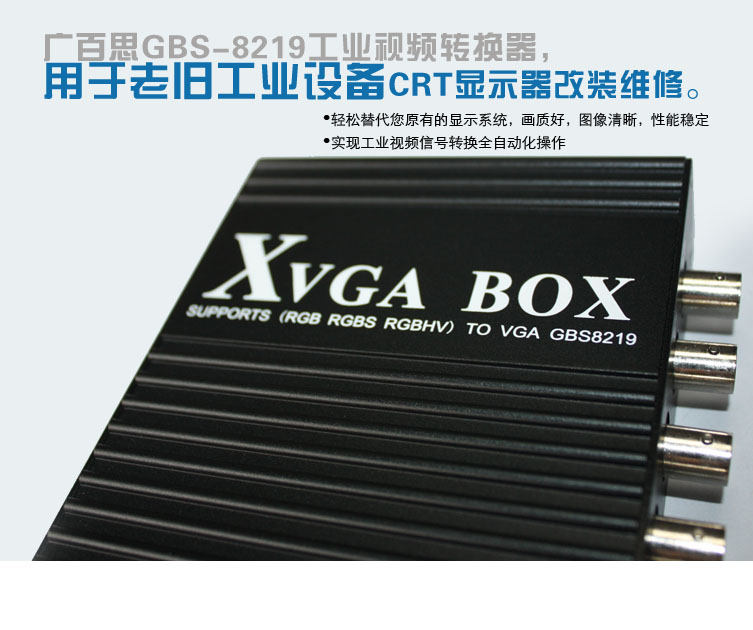

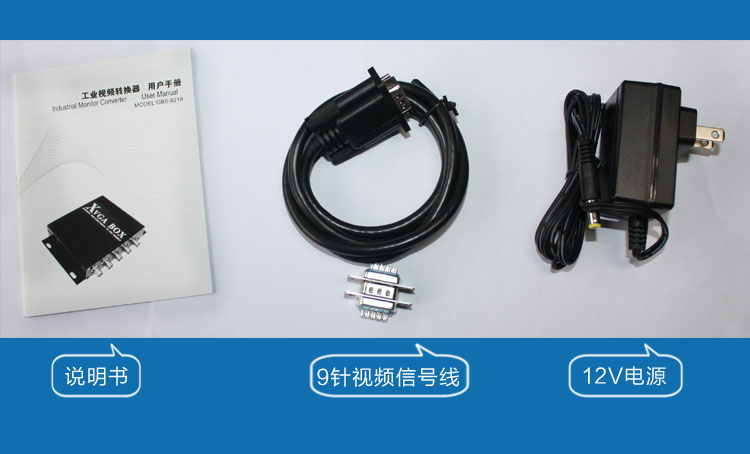

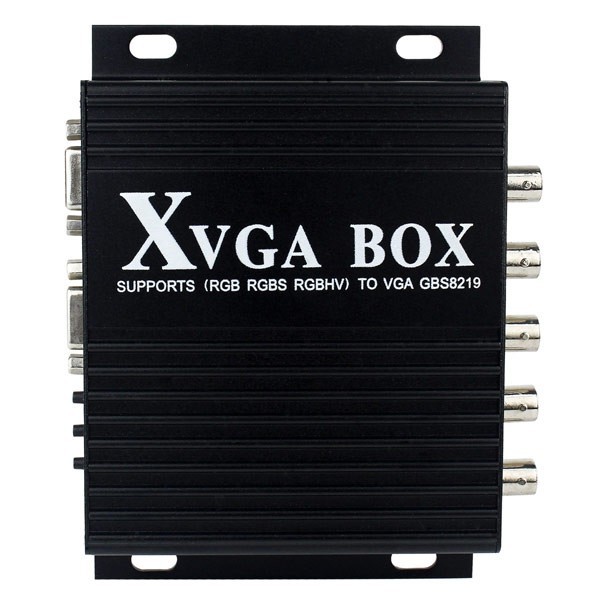

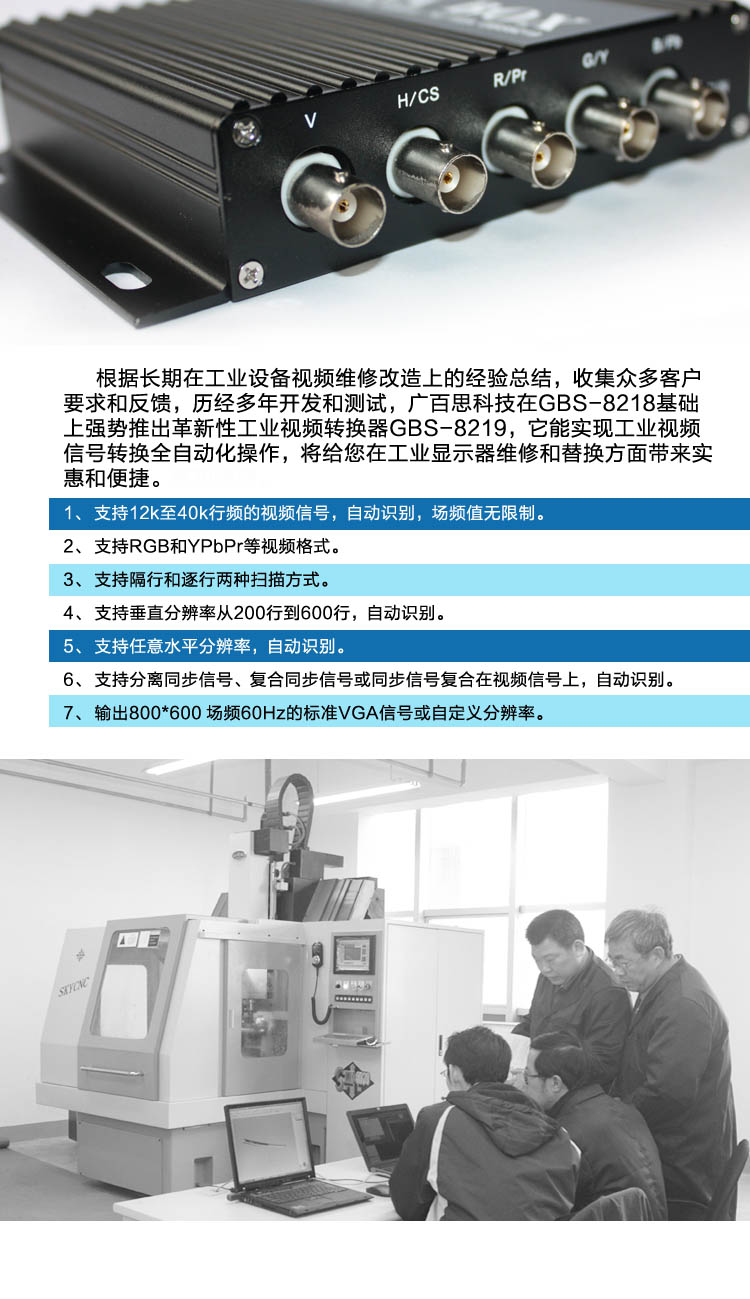

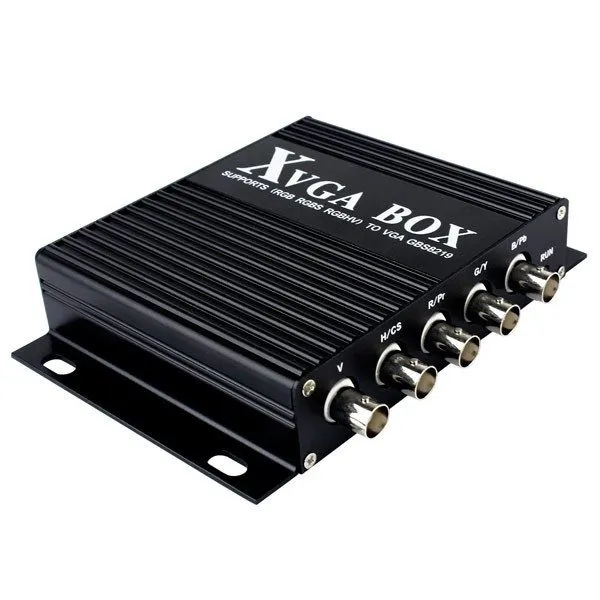

产品实物图

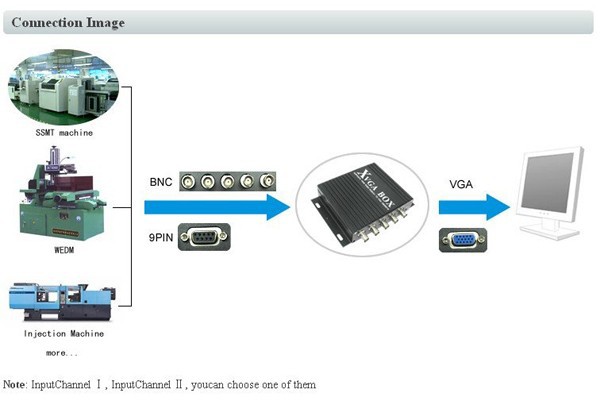

安装与接线指南

第一步：确认信号类型 — 打开数控系统控制柜，找到显示器接口（通常为DB15），对照接口定义确认信号类型（CGA/EGA/RGB）。

第二步：连接转换器 — 使用标准VGA线缆，将转换器输出端连接至VGA显示器或江图科技配套LCD显示器。

第三步：通电测试 — 通电后转换器自动识别输入信号，LED指示灯亮起表示工作正常，显示器自动显示画面。

第四步：固定设备 — 使用随附的安装支架或扎带将转换器固定在控制柜内合适位置，避免震动和高温区域。

与江图科技LCD显示器的组合方案

GBS-8219可与江图科技以下LCD显示器配套使用，实现从信号转换到显示终端的完整解决方案：

• FANUC A61L-0001-0074/0093系列LCD替代显示器
• Mazak CD1472-D1M LCD替换方案
• MDT-1283B/962B等三菱显示器替代方案
• 夏普AIQA8DSP40等通用CRT显示器升级方案

江图科技提供一站式服务：从产品选型、信号兼容性确认、显示器安装到调试验收，全程专业技术支持。

采购与咨询

如需了解GBS-8219的详细规格、价格及CNC系统兼容性，请联系江图科技（Kongto Technology）获取专业选型支持。

电话：0755-86542862　邮箱：sz江图科技@foxmail.com　官网：https://cncdisplay.com
