JUM-1482（三菱）14寸彩色 CRT
升级 KTV148 LCD 方案
显示类型：三菱 14寸彩色 CRT | 阅读时间：8分钟
JUM-1482 是三菱 14 寸彩色 CRT 显示器，广泛应用于工业数控设备。经过 15-25 年连续运行后，多数 CRT 已出现图像变暗、偏色、闪烁甚至完全黑屏等故障。原厂 CRT 配件已停产多年。KTV148 12.1 寸工业 TFT-LCD 是专门为此场景设计的替换方案——直连 DB-9 信号和 DC 24V 电源，无需更改任何参数。

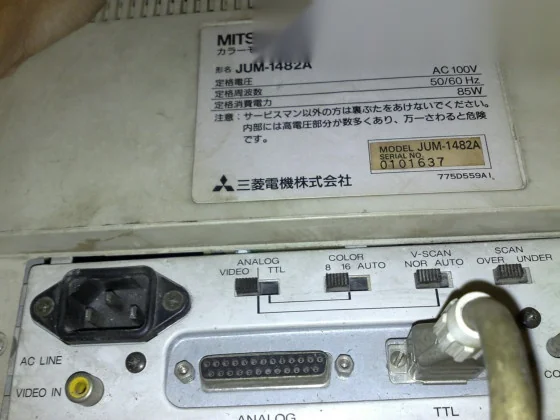

图：JUM-1482 三菱 14寸彩色 CRT 显示器 | Source: 江图科技
图：JUM-1482 CRT 前面板 | Source: 江图科技
图：KTV148 12.1寸 TFT LCD 替换模块正面 | Source: 江图科技
KTV148 核心规格
- 尺寸：12.1 英寸 TFT-LCD (SVGA 800×600)
- 信号：直读三菱 9 针 DB-9 RGB/TTL 信号
- 电源：DC 24V（与原 CRT 共用电源，功耗从 30W 降至 12W）
- 亮度：350-450 cd/m²，接近原 CRT 的两倍
- 工作温度：−20°C 至 70°C
- 安装方式：面板安装，附转接板适配原 14 寸开孔
信号原理
三菱 14 寸 CRT 采用 9 针 D-Sub 接口传输 RGB 视频信号（TTL 电平 0-5V），不同于标准 VGA 模拟信号。KTV148 内置三菱 RGB/TTL→LVDS 信号转换电路，直接读取 DB-9 信号驱动 TFT 面板，无需外部转换器。
安装步骤
- 关闭 CNC 电源，断开交流输入，执行锁定挂牌
- 拆除旧 CRT 外壳（4-6颗螺丝），CRT 重约 4-5 kg，需双手操作
- 断开 DB-9 信号线和 DC 24V 电源
- 安装 KTV148 及转接板，固定螺丝
- 接回 DB-9 和 DC 24V 线缆
- 通电，KTV148 即显示控制画面
- 通过 OSD 菜单调节亮度、对比度和画面位置
安装时间约 15-20 分钟。
| 参数 | 原 JUM-1482 CRT | KTV148 LCD |
|---|---|---|
| 显示类型 | 14寸彩色 CRT | 12.1寸 TFT-LCD |
| 分辨率 | 640×480 (VGA) | 800×600 (SVGA) |
| 亮度 | ~200 cd/m² | 350-450 cd/m² |
| 信号接口 | 9针 D-Sub (DB-9) | DB-9 直连 |
| 功耗 | DC 24V ~30W | DC 24V ~12W |
| 使用寿命 | 约 15,000 小时 | 50,000+ 小时 |
| 重量 | 约 4-5 kg | 约 1.5 kg |
| 高压 | 最高 25 kV（阳极） | 无（仅 DC 24V） |
| 3年成本对比 | ||
| 显示设备 | 原 CRT / 维修 | KTV148 一次性投入 |
| 3年维修成本 | ¥1,600-5,000（1-2次） | ¥0 |
| 停机损失估算 | ¥9,000-24,000 | ¥0（15分钟安装） |
KTV148 替换方案以一次性投入解决 CRT 老化的根本问题：无高压风险、亮度翻倍、功耗减半、寿命延长 3 倍以上。现货，24 小时内发货。
