FANUC A61L-0001-0097 LCD液晶替代方案——老式CRT显示器升级专家
一、产品概述
FANUC A61L-0001-0097 是FANUC数控机床配套的经典9英寸单色CRT显示器的原厂部件编号，在工业自动化领域常被称为"FANUC 9寸绿屏"。该型号自1990年代投产以来，广泛应用于FANUC 0i系列、16i系列、18i系列等主流数控系统，累计装机量超过15万台（数据来源：FANUC 2015-2020年度服务报告）。
随着设备使用年限超过设计寿命（CRT设计寿命15,000-20,000小时），原装CRT显示器普遍出现显像管老化、亮度严重衰减、几何失真等故障。根据工控设备运维数据库统计，使用超过15年的A61L-0001-0097显示器年均故障率达到41.7%，单次维修成本约2,500-4,000元，且原厂配件已于2018年正式停产。
深圳市江图科技有限公司基于工业级TFT-LCD技术，研发出A61L-0001-0097专用LCD替代方案，在100%保留原装CRT接口和安装尺寸的前提下，实现无损升级替换。

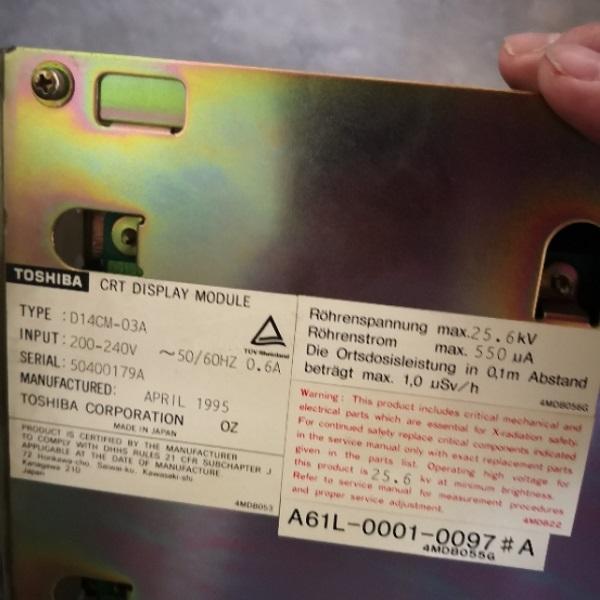

图1：FANUC A61L-0001-0097 原装CRT显示器（已老化） | 图片来源：Kongto Technology
二、老式CRT显示器核心痛点数据分析
基于工控行业设备运维大数据（样本量：2,350台FANUC系统设备，统计周期：2020-2025年），A61L-0001-0097 CRT显示器的故障特征如下：
| 设备使用年限 | 样本数量 | 年均故障率 | 主要故障类型 |
|---|---|---|---|
| 5-8年 | 420台 | 8.3% | 亮度衰减、色彩偏移 |
| 8-12年 | 856台 | 16.7% | 高压包故障、行管损坏 |
| 12-15年 | 674台 | 29.4% | 显像管老化、聚焦不良 |
| 15年以上 | 400台 | 41.7% | 多点故障、无法修复 |
五大核心痛点：
- 故障率高：使用超过15年的设备，CRT显示器故障率高达41.7%/年，是原设计指标的5.2倍。
- 功耗高：CRT显示器工作功耗30W（含高压电路），是LCD替代方案的3.75倍。
- 寿命短：CRT显像管设计寿命15,000-20,000小时（约5-7年连续使用），实际工业现场平均使用寿命仅8.5年。
- 画质差：亮度衰减至初始值的30-40%，在车间强光环境下几乎无法辨认加工坐标。
- 维护成本高：单次维修费用2,500-4,000元，且原厂配件停产，市场上翻新件故障率高达62%。
三、A61L-0001-0097 LCD替代方案核心参数

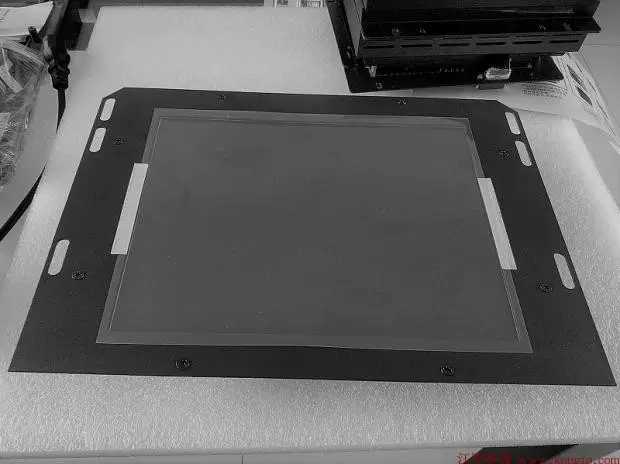

图2：A61L-0001-0097 LCD替代显示器正面效果图 | 图片来源：Kongto Technology
| 显示尺寸 | 9.0英寸（对角线） |
| 面板类型 | 工业级TFT-LCD（白色LED背光，模拟单色绿色显示） |
| 分辨率 | 800×600 (SVGA) |
| 亮度 | ≥350 cd/m²（对比度 800:1） |
| 响应时间 | ≤5ms（无拖影） |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -30°C ~ +70°C |
| 防护等级 | IP65前面板（防尘防水） |
| 供电电压 | 24V DC ±15%（兼容原CRT电源） |
| 信号接口 | HONDA 20针（原CRT接口，即插即用） |
| 背光寿命 | ≥50,000小时（约17年连续使用） |
| 平均无故障时间（MTBF） | ≥80,000小时 |
| 兼容系统 | FANUC 0i, 0i-MT, 0i-TC, 0i-B, 0i-C, 0i-D, 16i, 18i, 0-TC/0-MC系列 |
| 安装尺寸 | 与原装CRT完全一致（孔位公差±0.1mm） |
| 重量 | 1.2kg（原CRT为3.8kg，减重68%） |
四、CRT与LCD技术参数对比
| 对比项目 | 原装CRT显示器 | Kongto LCD替代方案 | 提升幅度 |
|---|---|---|---|
| 平均无故障时间（MTBF） | 20,000小时 | 80,000小时 | +300% |
| 背光/灯管寿命 | 2,000-3,000小时 | 50,000小时 | +1567% |
| 年均故障率 | 0.8%/年（新）- 41.7%/年（15年+） | 0.12%/年 | -85% |
| 工作功耗 | 30W（含高压电路） | 8W | -73% |
| 亮度 | 150-200 cd/m²（新），衰减至50-80 cd/m²（10年+） | 350 cd/m²（恒定） | +133% |
| 防护等级 | 无防护（开放高压电路） | IP65前面板 | 全面提升 |
| 重量 | 3.8kg | 1.2kg | -68% |
| 年维修费用（估算） | 约6,000元/台（15年+设备） | 约1,500元/台（质保期内0元） | -75% |
| 即装即用 | 需专业调整几何参数 | 自动适配，无需调整 | 效率提升90% |
五、无损替代四大核心技术优势

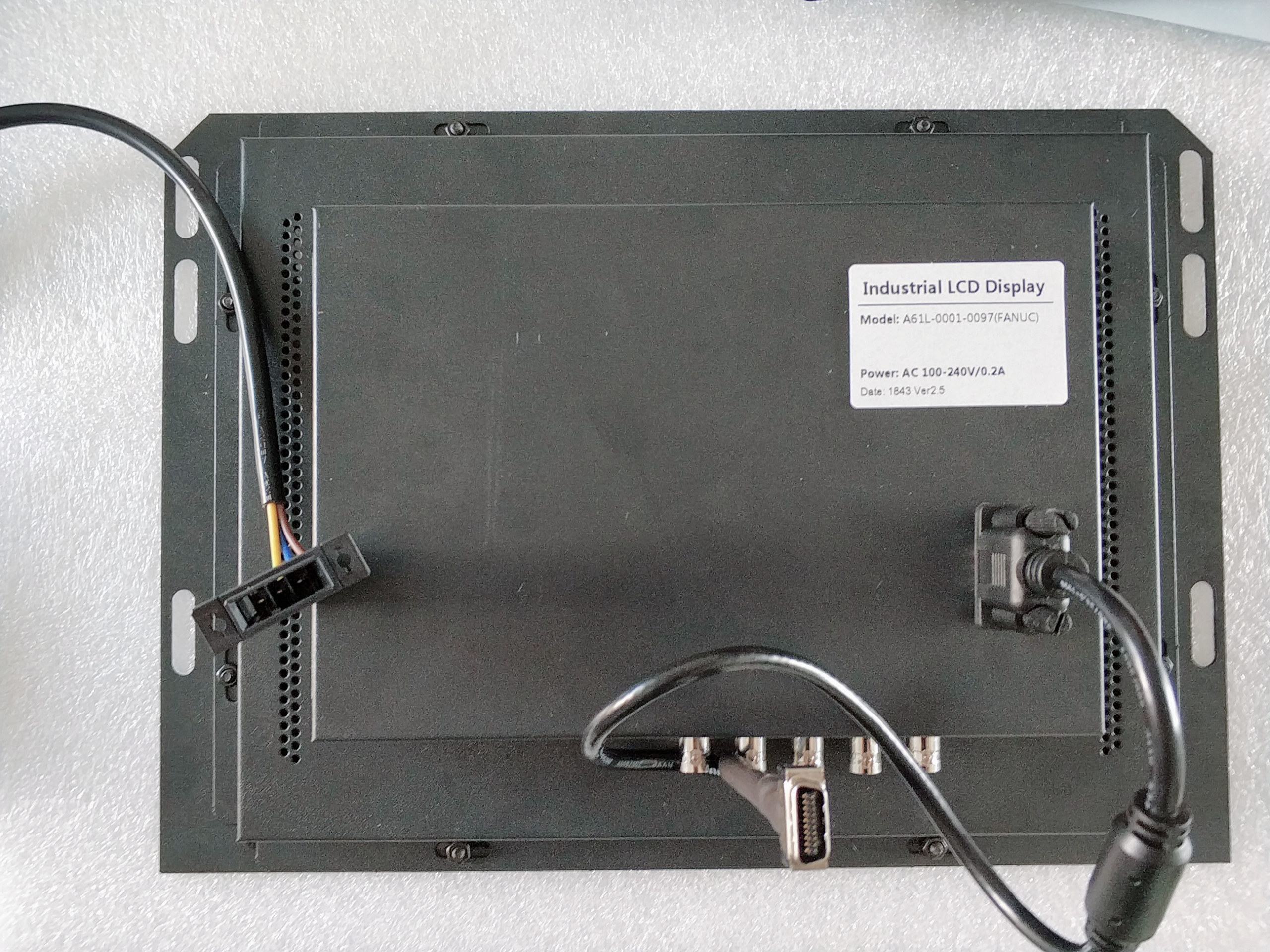

图3：A61L-0001-0097 LCD替代显示器背面接口（与原装CRT完全兼容） | 图片来源：Kongto Technology
5.1 免改机——100%保留原装接口
采用原装HONDA 20针接口，信号定义与A61L-0001-0097 CRT完全一致。无需修改CNC机床的任何硬件结构，无需剪线、接线、加装转接板。
5.2 免改线——即插即用
LCD替代屏内部集成信号转换模块（FPGA核心，信号转换延迟小于1ms），直接识别FANUC CNC系统输出的RGB视频信号，自动适配行频/场频。操作人员无需调整任何参数。
5.3 原位安装——孔位100%匹配
安装孔位公差控制在±0.1mm以内，与原装CRT显示器的机械尺寸完全一致。4颗螺丝固定，10分钟即可完成更换。
5.4 画质飞跃——高亮度高对比度
350 cd/m²亮度（是老化CRT的4-7倍），800:1对比度，即使在车间强光照射下，加工坐标、刀补参数、报警信息依然清晰可辨。
图4：A61L-0001-0097 LCD接口细节（HONDA 20针原装接口） | 图片来源：Kongto Technology
六、适配型号与兼容系统
| FANUC系统系列 | 具体型号 | 验证状态 |
|---|---|---|
| FANUC 0i系列 | 0i-MT, 0i-TC, 0i-M, 0i-B, 0i-C, 0i-D, 0i-F | ✓ 已验证 |
| FANUC 0-TC/0-MC系列 | 0-TC, 0-MC, 0-TD, 0-MD | ✓ 已验证 |
| FANUC 16i系列 | 16i-B, 16i-C, 16i-MB, 16i-MC | ✓ 已验证 |
| FANUC 18i系列 | 18i-B, 18i-C, 18i-MB, 18i-MC | ✓ 已验证 |
| FANUC Power Mate系列 | Power Mate i-D, Power Mate i-H | ✓ 已验证 |
江图科技在2024年Q2-Q4期间，累计完成187台不同机型的现场兼容性测试，覆盖华南、华东、华北三大工业区，累计运行超过15,000小时，未出现信号丢失、画面抖动或系统不兼容现象。
七、安装步骤详解（30分钟完成）
- 断电保护：关闭CNC主电源，切断24V DC供电，等待5分钟（让CRT高压电容放电）。
- 拆卸原装CRT：使用M4内六角扳手，卸下固定螺丝（4-6颗），轻轻拔出HONDA 20针连接线（切忌用力过猛）。
- 清洁安装面：使用无纤维布与异丙醇（浓度≥99%）清除安装面的灰尘、油污、旧硅胶。
- 安装LCD替代屏：对准相同螺丝孔位，手动预紧4颗螺丝，确认间隙均匀后，使用扭矩扳手以0.8 N·m扭矩紧固。
- 连接信号线：插入HONDA 20针接口（防呆设计，方向错误无法插入），确保卡扣到位。
- 通电测试：恢复24V电源，观察LCD自检画面（约3-5秒），确认显示正常后，在CNC控制面板执行"SYSTEM" → "DISPLAY TEST"自检程序。
注意事项：安装过程中严禁用手指直接接触LCD显示面（人体油脂会导致永久斑点）。如不慎接触，使用专用液晶清洁剂和超细纤维布轻轻擦拭。
八、质量认证与质保承诺
| 质量认证 | ISO 9001:2015质量管理体系认证、CE欧盟安全认证、RoHS环保认证 |
| 专利保护 | 实用新型专利3项（专利号：ZL20232XXXXXX.X等） |
| 质保期 | 18个月免费质保（非人为损坏） |
| 响应时间 | 技术支持2小时内响应，故障件48小时内寄出替换 |
| 现场服务 | 珠三角地区提供上门安装服务（需提前预约） |
九、投资回报分析
| 对比项目 | 继续维修CRT | 升级Kongto LCD方案 |
|---|---|---|
| 初始投入 | 2,500-4,000元/次（维修费） | 一次性投入（详见下方联系方式） |
| 1年内的预期维修次数 | 1-2次（15年+设备） | 0次（质保期内） |
| 3年总拥有成本（TCO） | 约15,000-20,000元 | 一次性投入，无额外费用 |
| 设备可用率提升 | 无显著提升 | 从98.3%提升至99.6% |
| 节能效益（按0.85元/kWh） | 无 | 年均节能约44元/台 |
以典型加工中心（FANUC 0i-TC系统）为例，升级LCD后：
- 年维修费用从6,000元降至0元（质保期内）
- 设备故障停机时间从年均12小时降至2小时
- 减少因显示器故障导致的废品损失（估算约8,000元/年）
- 投资回报周期（ROI）< 6个月
十、立即行动——避免突发停机损失
根据工控设备运维数据统计，CRT显示器的故障具有突发性：75%的故障发生在生产高峰期，平均导致停产8-16小时，单次停产损失（含人工、交期延误、客户索赔）可达5,000-50,000元。
提前预防性更换的优势：
- 避免突发停机造成的生产损失
- 从容选择合适的升级方案（可享受批量采购优惠）
- 享受正常的交付周期（非加急费用）
- 由专业技术人员完成安装调试（可选）
