三菱FCUA-CT100工业显示器TFT替代 — M500/M520数控系统的显示核心 — TFT LCD升级方案
三菱FCUA-CT100：M500/M520的显示接口

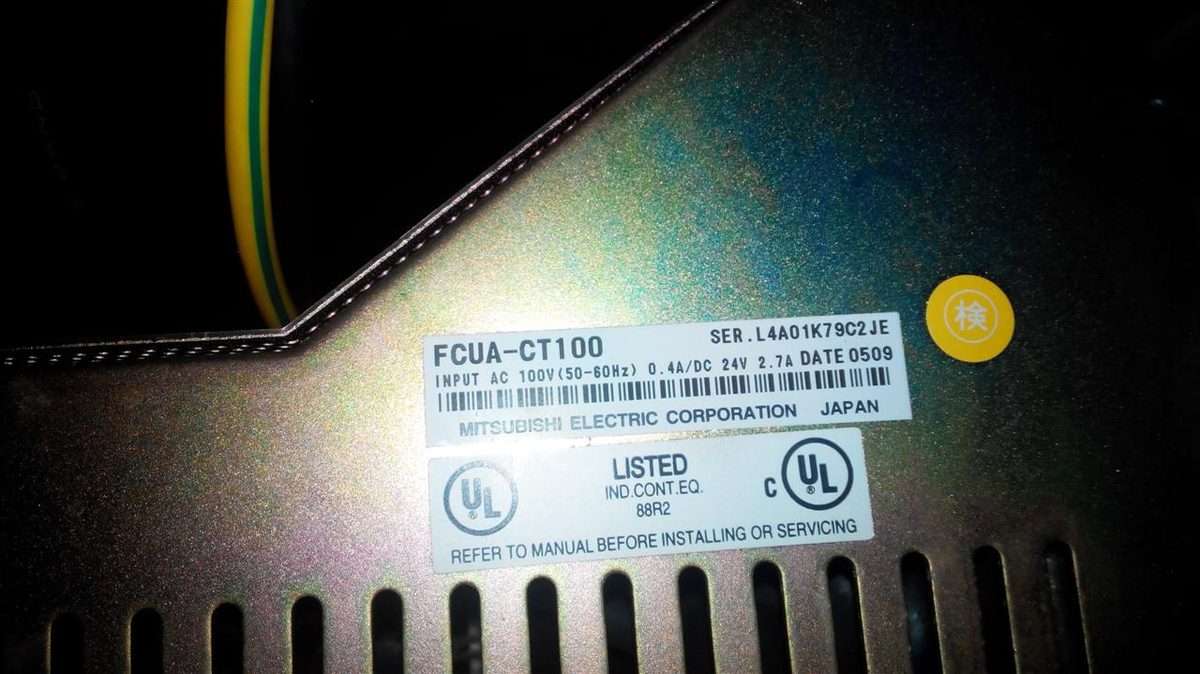

FCUA-CT100是三菱M500/M520数控系统的核心显示接口，负责CNC控制器与显示器之间的信号传输。当配套的CRT显示器老化和失效时，FCUA-CT100 + MDT962B TFT组合提供了完整的升级替代方案 — 即插即用，彻底消除CRT老化和可用性问题。
FCUA-CT100执行将CNC控制器信号转换为显示驱动信号的关键功能。搭配我们的MDT962B TFT LCD替代屏幕，它形成了一个完整的现代化显示方案，消除了所有CRT相关问题。
常见CRT故障症状
经过多年使用，M500/M520系统的原装CRT显示器通常会出现以下问题。当您注意到这些症状时，就该升级到TFT LCD了。
电子枪老化
屏幕明显变暗，将亮度和对比度调至最大也无济于事
高压包故障
无法开机或间歇性黑屏——随时可能彻底失效
CRT显像管烧毁
显示完全失效，设备停机——生产中断
备件奇缺
原装CRT停产多年，二手件价格虚高且不可靠
操作工眼疲劳
闪烁和模糊的显示导致长时间操作时的视觉疲劳
维修成本上升
专业CRT维修费用高昂，且只能提供短期修复
FCUA-CT100接口板本身很少故障。问题几乎总是出在它驱动的CRT显示器上。解决方案：保留FCUA-CT100，仅用我们的MDT962B TFT LCD替换CRT。
改造前后：眼见为实
真实安装照片

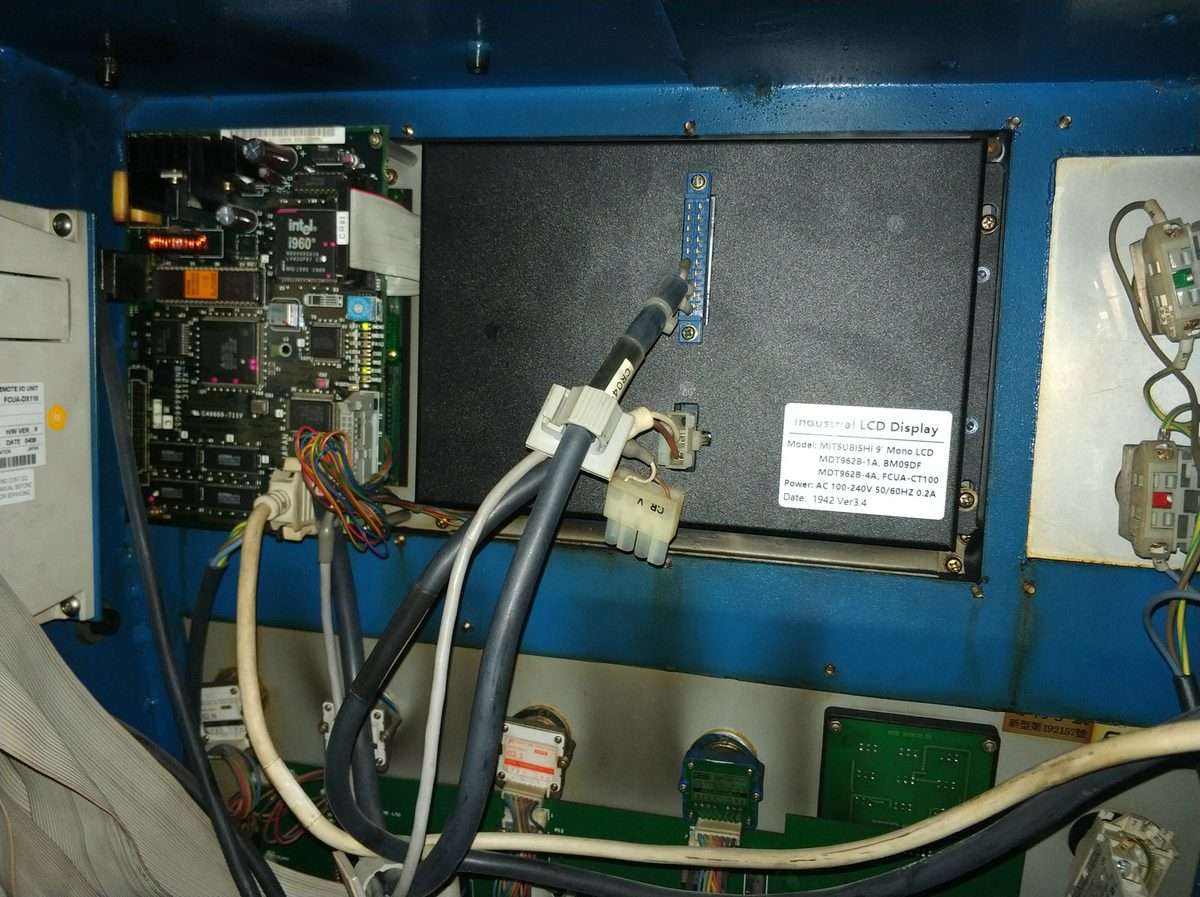

客户提交的照片展示了TFT LCD配合FCUA-CT100接口的安装效果。升级件完美适配原安装空间。
即开即用，无需预热
旧CRT需要5–10分钟才能稳定。TFT LCD开机瞬间即可呈现清晰、稳定的图像 — 无需等待。
减少60%发热
原装CRT功耗为25–30W。我们的TFT LCD功耗≤10W — 运行更凉爽，机器部件寿命更长。
完整TFT LCD升级方案
当FCUA-CT100与MDT962B TFT替代屏幕配合使用时，它形成了一个完整的CRT升级方案：
FCUA-CT100板保持不变
原接口板保持不变 — 无需更换或重新配置。它继续完美执行信号转换功能。
仅更换CRT屏幕
将老化的CRT显示器更换为我们的MDT962B TFT LCD屏幕。物理安装和信号连接100%兼容。
直接信号连接
信号线从FCUA-CT100直接连接到TFT LCD — 无需转接头。真正的即插即用安装。
技术规格
| 参数 | 规格 |
|---|---|
| 屏幕尺寸 | 9 英寸 |
| 显示类型 | TFT 彩色 LCD |
| 分辨率 | 800×600 (SVGA) |
| 信号接口 | FCUA-CT100专用接口(即插即用) |
| 工作电压 | DC 24V |
| 功耗 | ≤10W (CRT为25–30W) |
| 亮度 | 250 cd/m² |
| 对比度 | 400:1 |
| 工作温度 | -20°C ~ 70°C |
| 存储温度 | -30°C ~ 85°C |
| 相对湿度 | 10%~90%(无凝露) |
| 安装方式 | 螺纹孔直接替换安装 |
| MTBF | > 50,000 小时 |
CRT vs LCD：逐项对比
| 对比项目 | 原装CRT + FCUA-CT100 | TFT LCD + FCUA-CT100 |
|---|---|---|
| 显示技术 | CRT显像管(已淘汰) | TFT-LCD 有源矩阵 |
| 分辨率 | 640 × 480 (VGA) | 800 × 600 (SVGA) — 更清晰 |
| 亮度 | 150 cd/m²(新) / < 80 cd/m²(老化后) | 250 cd/m² — 明亮清晰 |
| 功耗 | 25–30W | ≤10W — 节能70% |
| 使用寿命 | 15,000 小时(典型值) | 50,000+ 小时 — 3倍寿命 |
| 启动时间 | 需要5–10分钟预热 | 即开即亮 — 无需等待 |
| 闪烁 | 可见闪烁 — 造成眼疲劳 | 零闪烁 — LED背光 |
| 维护 | 需要频繁维修 | 免维护 — 固态器件 |
| 可用性 | 极为稀缺，二手件不可靠 | 全新现货 |
真实客户案例
案例#1：汽车零部件制造商 — 六台设备升级
案例#2：精密模具车间 — 2001年加工中心现代化改造
案例#3：理工大学培训中心 — 教学设备焕然一新
为什么选择江图科技？
10年以上专注经验
自2013年以来专注工业显示器替换。FCUA-CT100 + MDT962B组合是M500/M520系统中我们部署最多的方案之一。
经过验证的业绩记录
在全球完成了数百个FCUA-CT100升级安装。我们的工程团队基于实际现场数据不断优化产品。
专业技术能力
我们的工程师精通三菱M500/M520信号时序的复杂细节。FCUA-CT100到TFT的接口完美匹配。
中英文双语文档
随附完整的中英文安装手册。包含分步操作和故障排除指南，确保首次安装成功。
全球快速交付
标准FCUA-CT100兼容TFT LCD单元有现货。我们在2个工作日内发货至全球大多数目的地。提供快递服务。
1年质保
我们以完整的1年质保支持我们的产品。FCUA-CT100板(如从我们购买)和TFT LCD均在保修范围内。包含技术支持。
分步安装指南
安装FCUA-CT100 + MDT962B TFT LCD升级非常简单，约1小时即可完成。无需专业工具或技术经验。
断电与安全检查
确认设备已完全断电。等待5分钟让高压元件放电。确认所有电源指示灯已熄灭。
拆除原CRT显示器
拔下CRT显示器背面的电源线和信号线。拧下安装螺栓(通常4颗螺丝)。小心取下CRT单元。
安装TFT LCD屏幕
将新的MDT962B TFT LCD放入相同的安装孔位。孔位100%一致 — 无需钻孔或修改。使用原装螺丝固定。
连接FCUA-CT100信号线
将TFT LCD信号线插入FCUA-CT100接口板。接口有防呆设计 — 只有一个方向能插入。无需转接头或改线。
上电测试
恢复设备供电。TFT LCD将立即点亮 — 无需预热。验证显示清晰度并运行测试程序确认一切正常。
完成！
整个过程无需编程或修改参数。CNC系统会自动识别新显示器。您的设备已准备好投入生产。
安装前检查清单
请在开始安装前确认以下事项：
断电后等待5分钟再接触任何部件
位于机器机柜内部 — 通常在显示器安装位置附近
信号线和电源线应随套件提供 — 如有缺失请联系我们
中英文双语手册随附 — 也可从我们网站下载
我们的工程师可通过电话/视频通话指导您完成安装。请随时联系我们 — 我们在此确保您的升级成功。
安装实拍照片

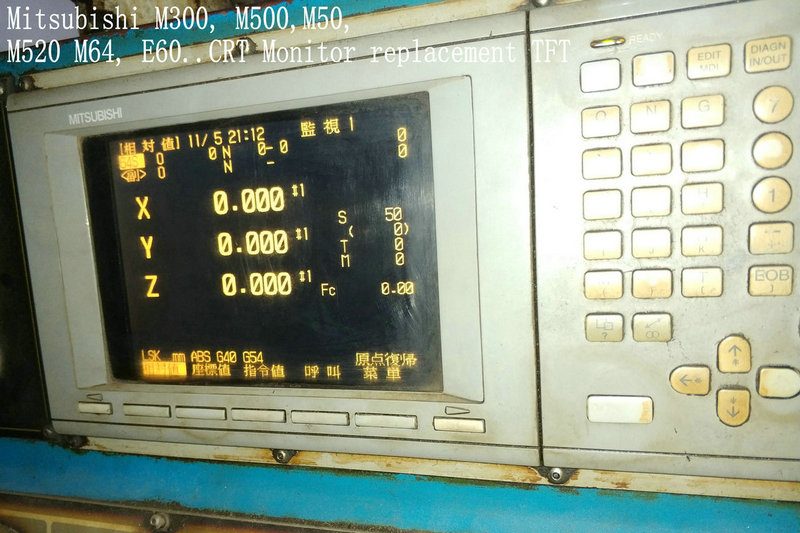

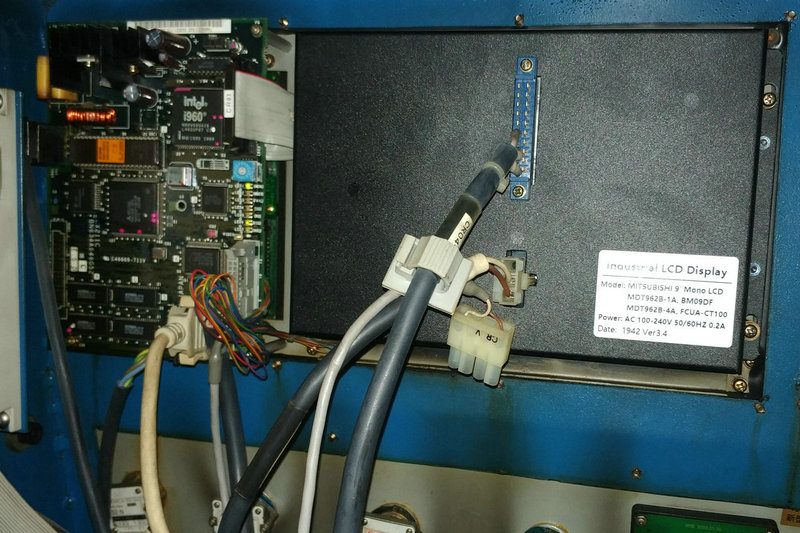

来自客户的真实安装照片展示了FCUA-CT100 + MDT962B TFT LCD替代方案的实际效果。这些图片展示了我们即插即用升级套件所实现的专业效果。
所有照片均来自客户真实安装。TFT LCD替代品完美适配原CRT安装空间，无需任何修改。
常见问题
问：FCUA-CT100板也需要更换吗？
答：不需要！FCUA-CT100接口板很少故障。只需更换CRT显示器。我们的TFT LCD直接连接到现有的FCUA-CT100板——即插即用。
问：如果我的FCUA-CT100板很旧了，还能用吗？
答：可以。FCUA-CT100板的功能是信号转换，不像CRT显示器那样会随时间退化。只要您的FCUA-CT100正常工作，就可以完美配合我们的TFT LCD。
问：如果我没有原装FCUA-CT100板怎么办？
答：我们也提供FCUA-CT100接口板的替换件。请联系我们获取报价和库存信息。不过，大多数客户只需要TFT LCD升级套件。
问：安装真的是即插即用吗？
答：当然。TFT LCD使用与原CRT相同的信号接口。只需拔下CRT、插上TFT、用原螺丝固定 — 大功告成。无需改线、无需转接头、无需修改CNC参数。
问：TFT LCD能用多久？
答：我们的TFT LCD面板MTBF超过50,000小时。按每天8小时运行计算，相当于超过17年免维护服务。相比之下，CRT通常仅能使用15,000小时。
问：你们提供技术支持吗？
答：是的！我们为所有产品提供免费技术支持。我们的工程师可通过电话、邮件、WhatsApp或微信协助解决安装问题或故障排查。
