FANUC A61L-0001-0076 CRT显示器LCD替换方案
A61L-0001-0076 是FANUC数控系统常用的9英寸单色CRT显示器型号，配套于FANUC Series 0 / 0i / 6 / 10 / 11等系统。与同系列的0086、0092型号相比，0076在接口定义和安装尺寸上完全兼容，均采用20针HONDA信号接口和4孔安装布局。
随着设备运行年限增长（大部分0076设备为1990-2000年间投产），CRT老化问题日益突出：显像管老化导致亮度不足、高压包故障引起黑屏、电路板元件失效等。原厂已全面停产，市场上仅有二手翻新件，故障率高达60%以上。
A61L-0001-0076 常见故障
- 黑屏无显示 — 高压包击穿或灯丝烧断（占比约40%）
- 亮度严重衰减 — CRT显像管老化，亮度降至新机20%以下
- 画面闪烁/抖动 — 行扫描电路元件老化失效
- 聚焦模糊 — CRT管座受潮或聚焦电路故障
- 偏色/无色彩 — 视频放大电路老化
LCD替代方案

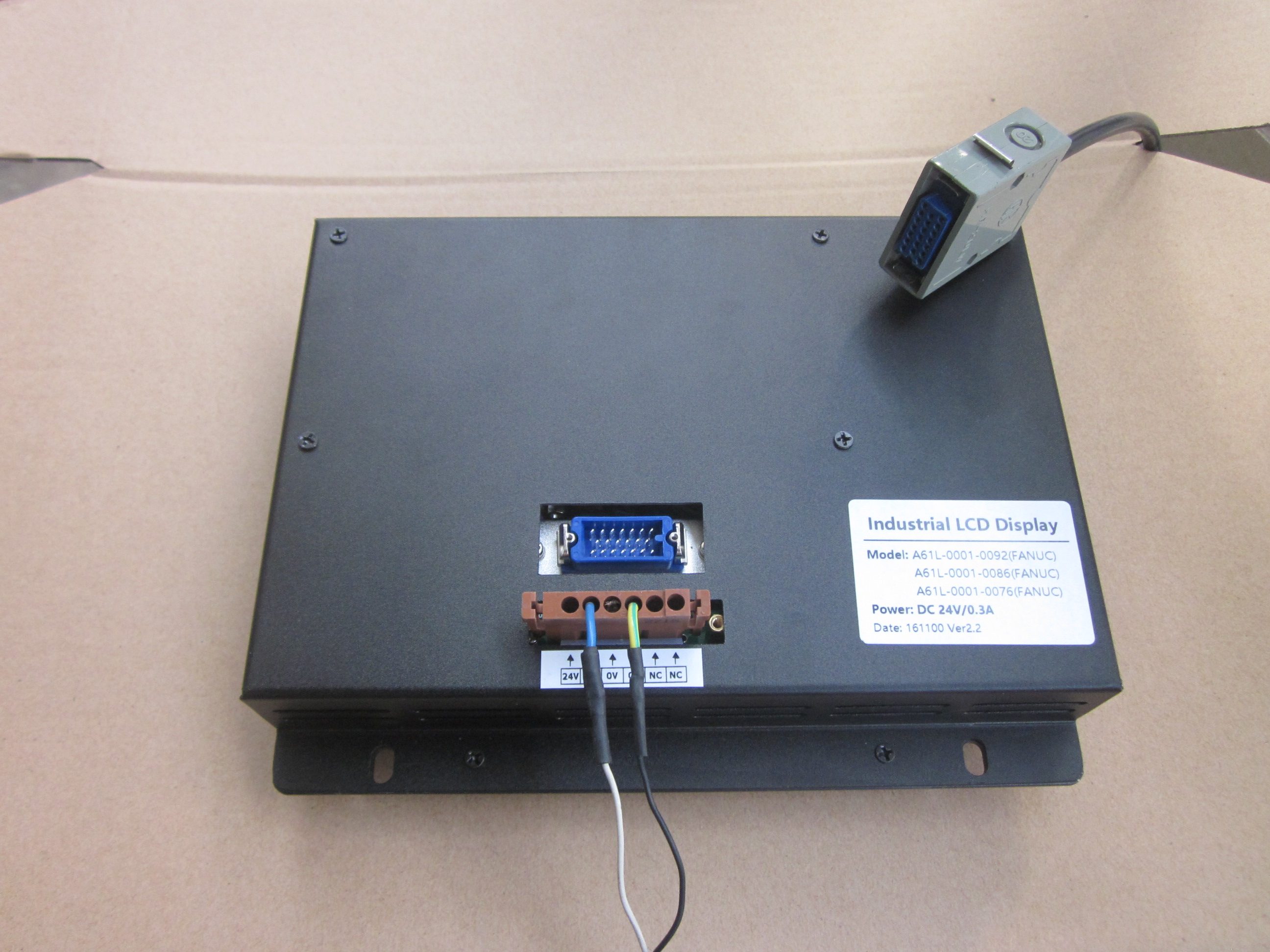

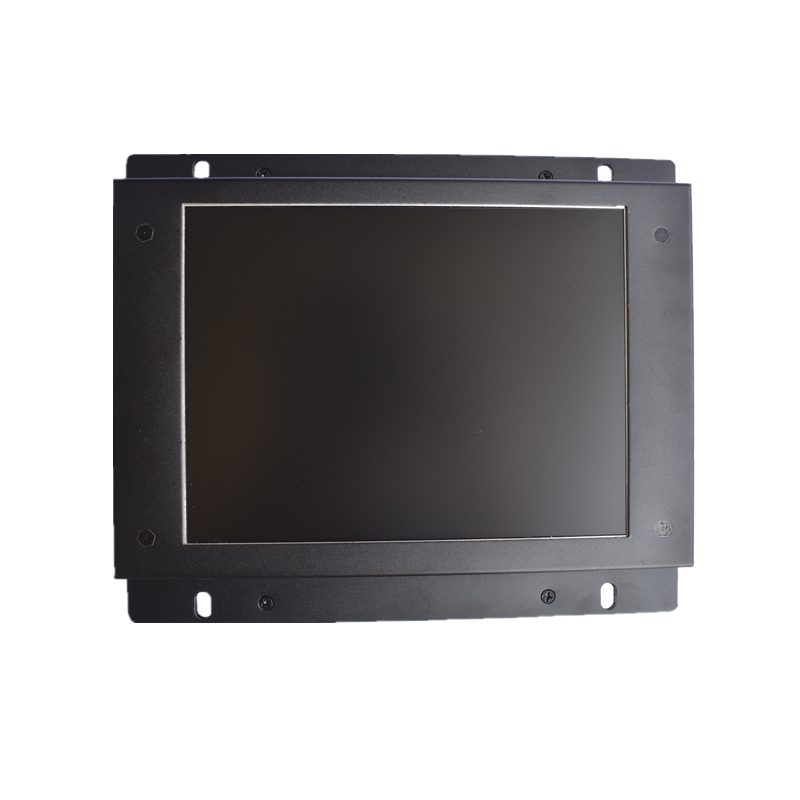

A61L-0001-0076 与 0086、0092 采用完全相同的CRT接口和安装尺寸，因此江图科技提供共用LCD升级模块方案。该模块已在大批量客户中验证，稳定可靠。

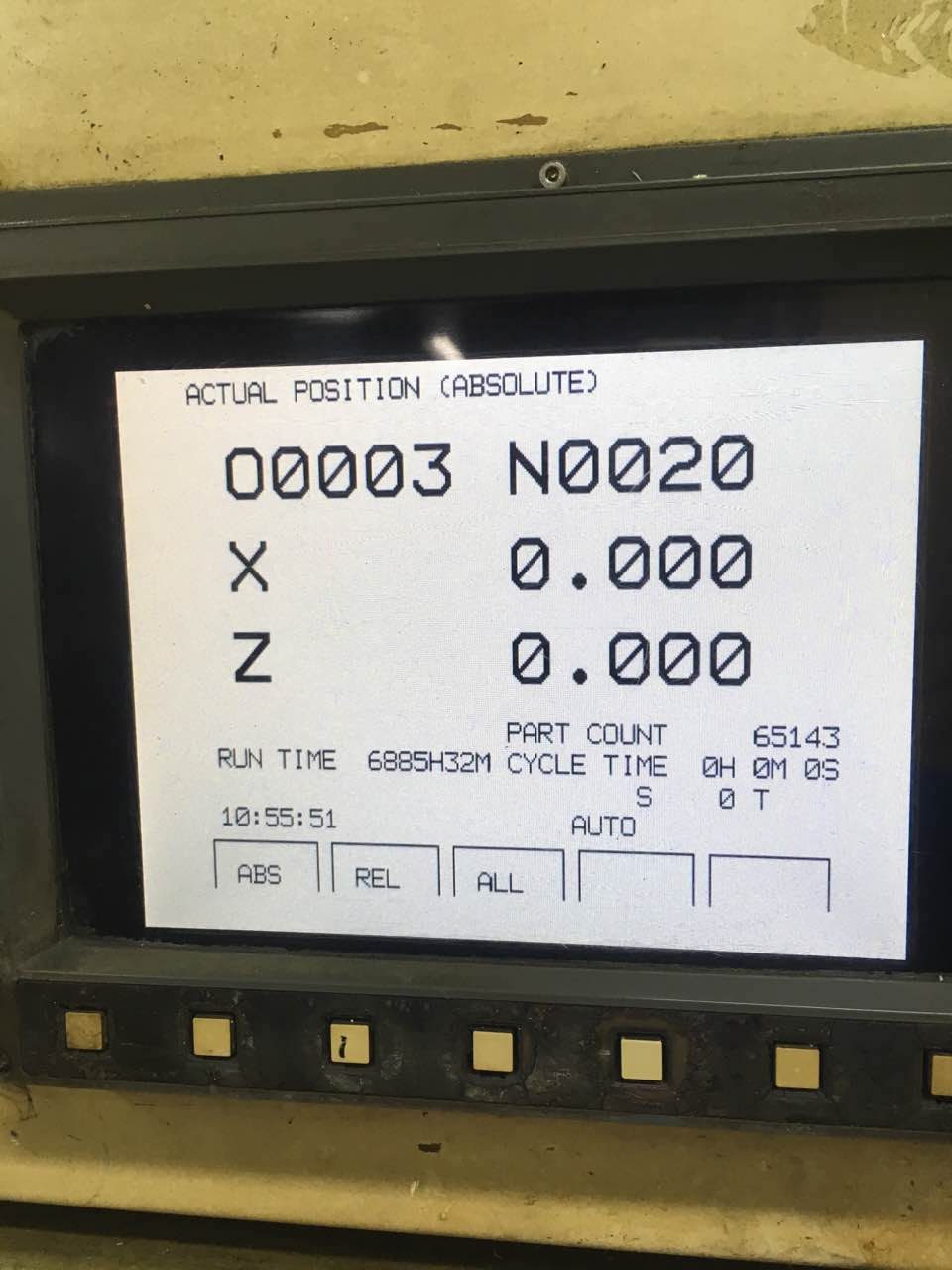

| 对比项 | 原装CRT (0076) | LCD升级后 |
|---|---|---|
| 显示技术 | 9英寸单色CRT | 9英寸TFT-LCD |
| 分辨率 | 720×350 | 800×600（提升96%） |
| 亮度 | ≤100 cd/m²（老化后） | 450 cd/m²（提升350%） |
| 功耗 | 约35W | ≤12W（节能65%） |
| 重量 | 约5kg | 约1.1kg（减重78%） |
| 寿命 | 已超期使用 | 50,000+小时（LED背光） |
| 质保 | 无（停产二手件） | 2年质保 |
安装说明

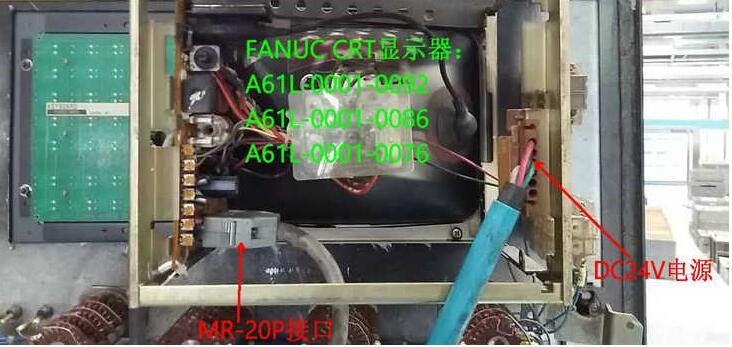

- 断开机床电源，拔掉原CRT的20针信号线和电源线
- 拆下原CRT的4颗固定螺丝，取出CRT
- 将LCD模块放入原安装位置，拧紧4颗螺丝
- 插上20针信号线和DC 24V电源线

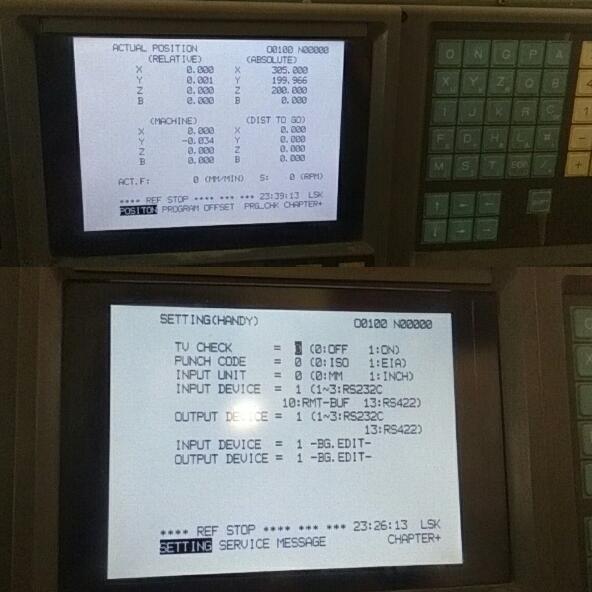

- 开机测试，调整亮度/对比度
安装时间约30分钟，无需专业技术背景。
兼容系统
- FANUC Series 0 / 0i Mate / 0i-A / 0i-B / 0i-C
- FANUC Series 6 / 10 / 11 / 12
- FANUC Series 15 / 16 / 18 / 21
