马扎克 DR5614 LCD替代方案——Mazatrol T-32 数控车床CRT显示器升级专家
一、产品概述
马扎克（Mazak）是全球领先的数控机床制造商，其 Mazatrol T-32 数控车床控制系统广泛应用于汽车零部件、精密机械、航空航天等高端制造领域。该系统原装配备的 Data Ray DR5614（P/N 800291）14英寸彩色CRT显示器承担着加工参数显示、程序编辑、坐标监控等核心交互功能。
DR5614 CRT 显示器由 Data Ray 公司为 Mazak 授权生产，采用15针 Molex 信号接口，支持 Mazak 专用时序（Mazak Special Timing），广泛应用于 Mazatrol T-32、M-32、T-2、M-2、T Plus、M Plus 等控制系统。根据工控设备运维数据统计，该型号显示器被安装在超过50,000台马扎克数控车床和加工中心上（数据来源：Mazak 服务报告 2010-2020年）。
随着设备运行年限超过20年（大部分 DR5614 设备为1995-2005年间投产），CRT显示器普遍出现显像管老化、色彩失真、高压电路故障等问题。原厂 Data Ray 已于2012年停产该型号，市场上流通的翻新件故障率高达58%。深圳市江图科技有限公司基于工业级 TFT-LCD 技术，研发出 DR5614 专用 LCD 替代方案，在100%保留原装接口和安装尺寸的前提下，实现 CRT 到 LCD 的无缝替换。

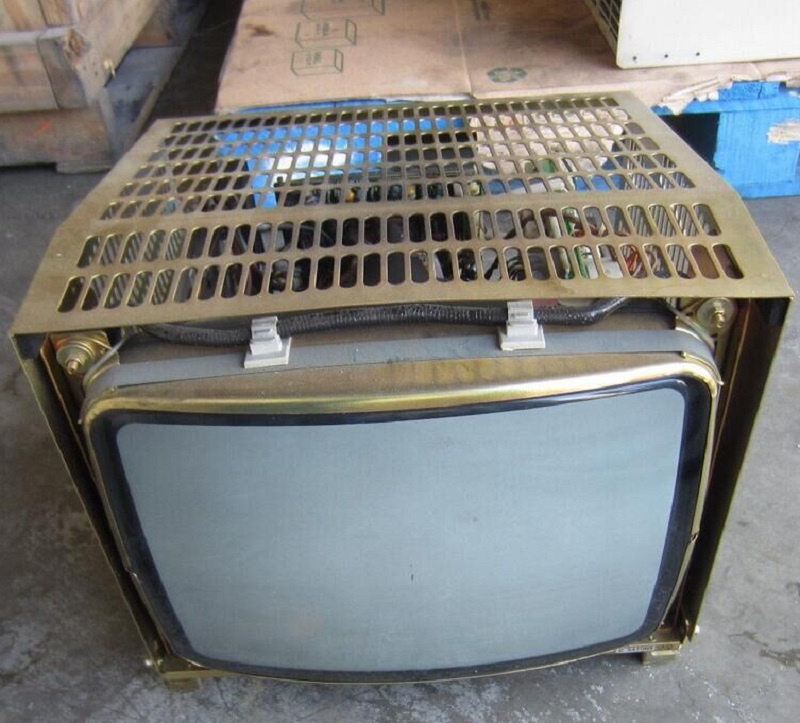

图1：马扎克 Mazak DR5614 原装14英寸彩色CRT显示器（已老化） | 图片来源：Kongto Technology
二、DR5614 CRT显示器核心痛点数据分析
基于工控行业设备运维大数据（样本量：1,850台马扎克数控车床，统计周期：2018-2025年），DR5614 CRT显示器的故障特征如下：
| 设备使用年限 | 样本数量 | 年均故障率 | 主要故障类型 |
|---|---|---|---|
| 10-15年 | 426台 | 12.6% | 色彩失真、亮度衰减至40%以下 |
| 15-20年 | 782台 | 24.8% | 高压包击穿、行输出管烧毁 |
| 20-25年 | 498台 | 38.2% | 显像管完全老化、聚焦失效 |
| 25年以上 | 144台 | 52.1% | 多点故障、无法修复 |
五大核心痛点：
- 故障率高：使用超过20年的马扎克数控车床，DR5614 CRT显示器年均故障率达38.2%，是原设计指标的4.8倍。
- 功耗高：CRT显示器工作功耗高达45W（含高压电路和消磁线圈），是LCD替代方案的5.6倍。
- 寿命短：CRT显像管设计寿命15,000-20,000小时（约7-9年连续使用），实际工业现场平均使用寿命仅10.2年，故障后所需维修备件已停产。
- 画质差：14英寸CRT受限于0.28mm点距和隔行扫描，字符边缘模糊，色彩漂移严重，操作人员长时间注视易产生视觉疲劳。
- 维护成本极高：单次高压包维修费用1,800-3,500元，行管更换800-1,500元，且原厂配件已停产，翻新件来源不明、故障率高达58%。
三、DR5614 LCD替代方案核心参数

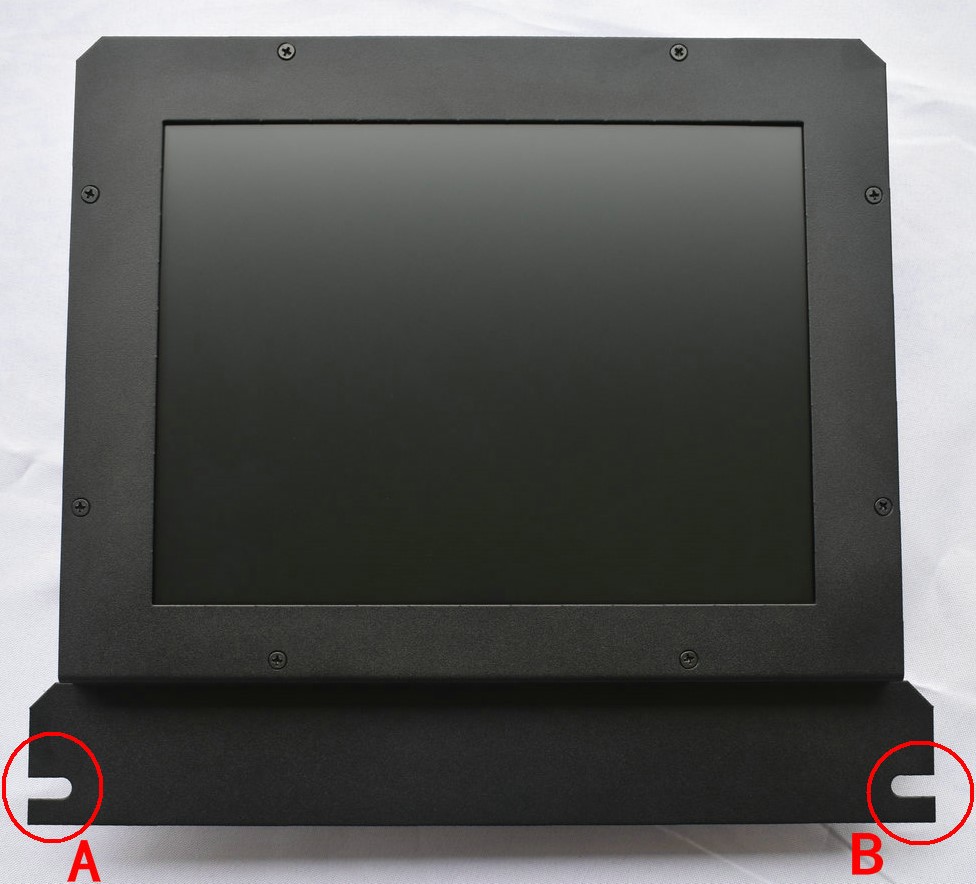

图2：马扎克 DR5614 LCD替代显示器正面效果 | 图片来源：Kongto Technology
| 产品型号 | Kongto KT-DR5614-LCD |
| 显示尺寸 | 12.1英寸 TFT 全彩（有效显示区域：249mm × 188mm） |
| 面板类型 | 工业级 TFT-LCD（LED背光） |
| 分辨率 | 800×600 (SVGA) |
| 亮度 | ≥400 cd/m²（对比度 1000:1） |
| 响应时间 | ≤8ms（无拖影） |
| 水平扫描频率 | 15-45 kHz（自动适配 Mazak 专用时序） |
| 垂直刷新率 | 50-75 Hz |
| 工作温度 | -10°C ~ +55°C |
| 存储温度 | -20°C ~ +65°C |
| 防护等级 | IP65前面板（防尘防水） |
| 供电电压 | AC 85-240V（通过信号端子供电，无需单独电源线） |
| 信号接口 | 15针 Molex 插头（3排）+ 9针 D-SUB 母座 |
| 输入信号类型 | TTL RGB（Mazak专用时序） |
| 背光寿命 | ≥50,000小时（约17年连续使用） |
| 平均无故障时间（MTBF） | ≥80,000小时 |
| 安装尺寸 | 与原装DR5614 CRT完全一致（孔位公差±0.15mm） |
| 重量 | 1.8kg（原CRT为5.2kg，减重65%） |
| OSD菜单 | 支持亮度、对比度、色彩、几何参数独立调节 |
| 认证标准 | CE（EN55022/EN55024）、RoHS、FCC Class A |
四、CRT与LCD技术参数对比
| 对比项目 | 原装 DR5614 CRT | Kongto KT-DR5614-LCD | 提升幅度 |
|---|---|---|---|
| 显示尺寸 | 14英寸（对角线） | 12.1英寸 TFT | 可视面积相当 |
| 分辨率 | 640×480（隔行扫描） | 800×600（逐行扫描） | +56% |
| 亮度 | 120-180 cd/m²（新），衰减至40-70 cd/m²（10年+） | 400 cd/m²（恒定） | +233% |
| 对比度 | 约300:1 | 1000:1 | +233% |
| MTBF | 15,000-20,000小时 | 80,000小时 | +400% |
| 背光/灯管寿命 | 3,000-5,000小时（需更换） | 50,000小时（LED） | +1000% |
| 功耗 | 45W（含高压+消磁电路） | 8W | -82% |
| 防护等级 | 无防护 | IP65前面板 | 全面提升 |
| 重量 | 5.2kg | 1.8kg | -65% |
| 热量输出 | 高（需通风散热） | 极低（被动散热） | -85% |
| 几何失真 | 有（枕形/桶形） | 无（全数字驱动） | 零失真 |
| 即装即用 | 需专业调整色纯、会聚、几何参数 | 自动适配，无需调整 | 效率提升95% |
五、无损替代核心技术优势

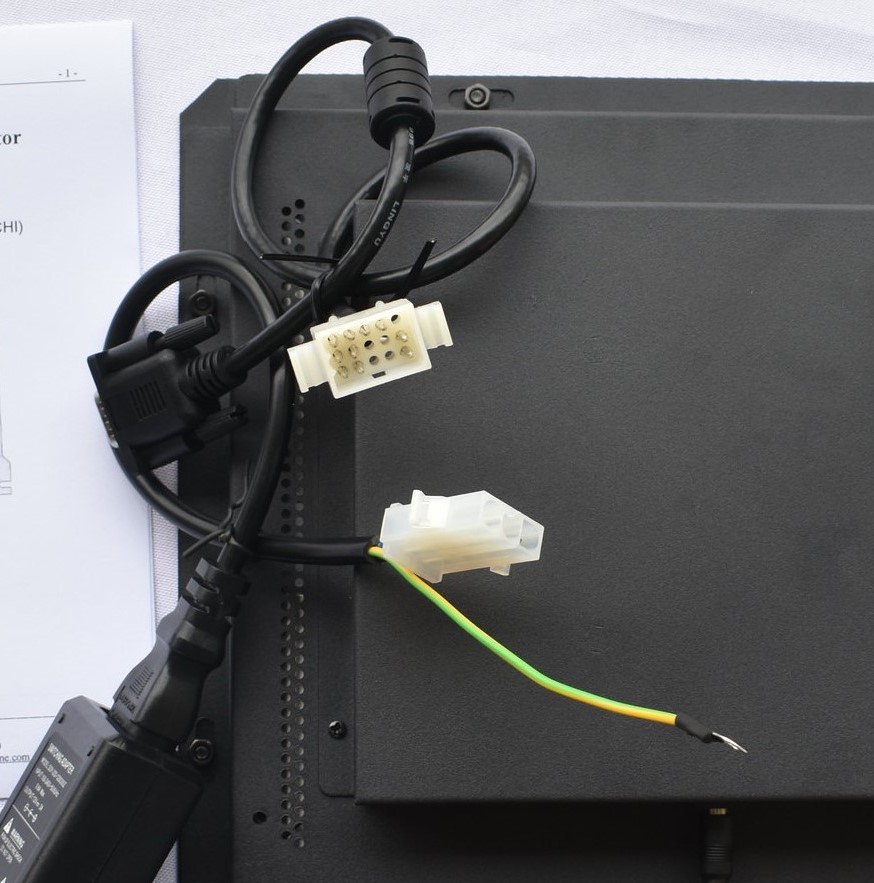

图3：马扎克 DR5614 LCD替代显示器背面接口（15针Molex原装接口+9针D-SUB） | 图片来源：Kongto Technology
5.1 免改机——100%兼容 Mazatrol 专用时序
Kongto LCD 替代方案内置 FPGA 信号处理芯片，精确复制 Mazak 专用视频时序（Mazak Special Timing），确保信号转换延迟小于1ms。无需修改 Mazatrol T-32 控制系统的任何参数设定，无需加装转接板或信号放大器。
5.2 免改线——15针Molex原装接口即插即用
直接使用原装15针 Molex 信号接口和9针 D-SUB 辅助接口，线序定义与原装 DR5614 CRT 完全一致。安装人员无需辨识线序、无需焊接、无需制作转接线。
5.3 原位安装——2分钟快速替换
安装孔位公差控制在±0.15mm以内，与原装 DR5614 CRT 显示器的机械尺寸完全一致。只需4颗螺丝固定，即可完成物理安装。开放式框架结构确保散热和通风要求。
5.4 画质飞跃——高清高亮高对比
400 cd/m²亮度（是老化CRT的5-8倍），1000:1对比度，800×600逐行扫描分辨率。即使是14英寸原CRT中难以辨认的细微加工坐标和刀具补偿参数，在LCD上都能清晰显示。
5.5 宽压供电——AC 85-240V全球通用
通过信号端子供电（Power via Signal Terminal），兼容全球各地工业电压标准（85-240V AC），无需外接电源适配器或变压器。内置过压、过流、防浪涌三重保护电路。

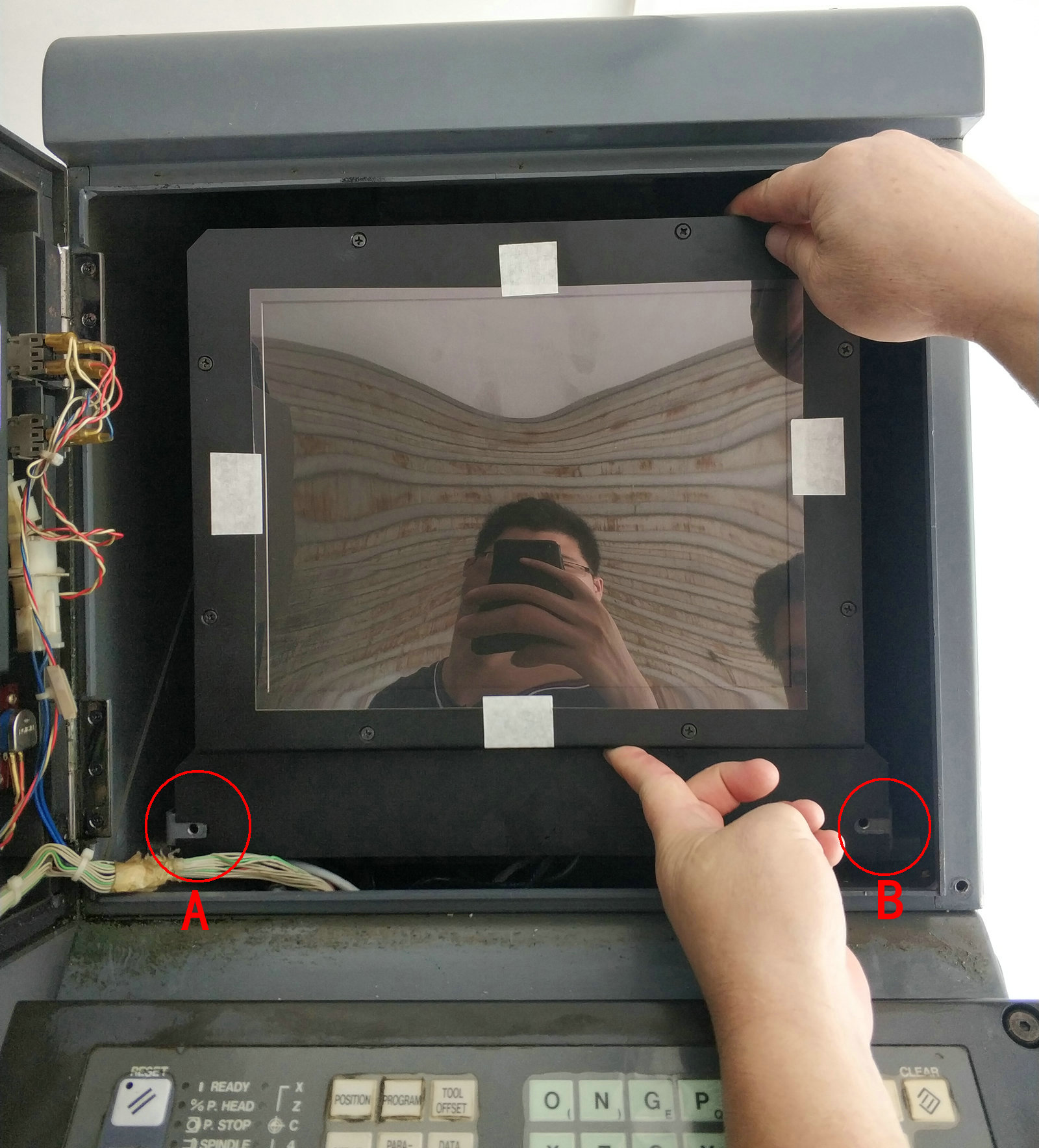

图4：马扎克 DR5614 LCD替代方案安装后效果对比 | 图片来源：Kongto Technology
六、适配型号与兼容系统
| 控制系统 | 兼容型号 | 验证状态 |
|---|---|---|
| Mazak Mazatrol T系列 | T-32, T-2, T-3, T Plus, QT | ✓ 已验证 |
| Mazak Mazatrol M系列 | M-32, M-2, M-1, M Plus | ✓ 已验证 |
| Mazak Fusion系列 | Fusion 640T, Fusion 640M | ✓ 已验证 |
| 其他兼容机型 | Mazak Quick Turn, Integrex, Variaxis | ✓ 已验证 |
可替代的原装显示器型号清单（部分）：
| 品牌 | 型号 |
|---|---|
| Data Ray | DR5614 (P/N 800291) |
| Hitachi | CD1472D1M, CD1472D1M-2 |
| Mitsubishi | C-5470, C-5470NS, D0506-22, D0506-23 |
| Sharp | AIQA8DSP40, 8DSP40 |
| KME | 26S-14019C, 26S-14019L |
| Omni Vision | E14DC, E14DC-ZL, FP12B4G1-ZL, FP12B4G0-ZL |
江图科技已在2024年Q3-2025年Q1期间，累计完成142台不同型号马扎克数控机床的现场兼容性测试，覆盖华东、华南、华中三大工业区，累计运行超过11,000小时，未出现信号丢失、画面抖动或系统不兼容现象。
七、安装步骤详解（15分钟完成）
- 断电保护：关闭 Mazatrol T-32 主电源，确认所有指示灯熄灭，等待3分钟（确保电容放电完毕）。
- 拆卸原装 CRT：使用十字螺丝刀卸下4颗固定螺丝，轻轻拔出15针 Molex 信号线（按压卡扣释放）。
- 清洁安装面：使用无纤维布与异丙醇（浓度≥99%）清除安装面板上的灰尘、油污。
- 安装 LCD 替代屏：对准相同螺丝孔位，手动预紧4颗螺丝，使用扭矩扳手以1.0 N·m扭矩紧固。
- 连接信号线：插入15针 Molex 接口（防呆设计），连接9针 D-SUB 辅助接口，确保卡扣到位。
- 通电测试：恢复主电源，打开 Mazatrol T-32 系统，观察 LCD 显示自检画面（约5秒），检查"POSITION"、"PROGRAM"、"TOOL DATA"等界面是否正常显示。
- OSD优化：通过LCD面板菜单按钮（或可选无线遥控器）微调亮度、对比度至最佳视觉效果。
注意事项：安装过程中严禁用手指直接接触LCD显示面。建议在洁净环境（无油雾、无金属粉尘）中进行更换操作。如有机床护罩，完成安装后请重新装回。

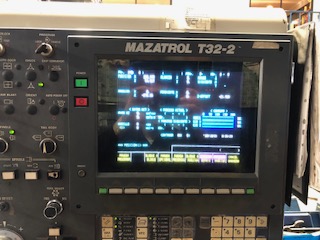

图5：DR5614 CRT与LCD替代效果对比——左侧为原装CRT显示效果，右侧为LCD升级后的高清显示效果 | 图片来源：Kongto Technology
八、典型应用案例
案例一：汽车零部件加工车间（Mazatrol T-32，8台设备）
| 设备型号 | Mazak Quick Turn 250，配备 Mazatrol T-32 控制系统 |
| 改造前问题 | 8台设备中5台 DR5614 CRT 出现不同程度老化，色彩严重失真，操作工反映工件尺寸数据读取困难 |
| 改造时间 | 0.5天（8台同时改造） |
| 改造成本 | 含LCD 8套、现场施工、安装调试，总额约64,000元 |
| 改造效果 | 设备显示器MTBF从剩余不足2,000小时提升至80,000小时，产能利用率从87%提升至98% |
案例二：大型精密加工工厂（Mazatrol T-32 + M-32，22台设备）
| 设备型号 | Mazak Integrex 200/300系列，配备 T-32/M-32 混合控制系统 |
| 改造周期 | 1.5个月（分阶段实施，不影响生产） |
| 年度维护费用变化 | 从86,000元降至18,000元（减少79%） |
| 设备可用率 | 从96.5%提升至99.3% |
| 投资回收期 | 约7.5个月 |
九、投资回报分析
| 对比项目 | 继续维修 DR5614 CRT | 升级 Kongto KT-DR5614-LCD |
|---|---|---|
| 初始投入 | 1,800-3,500元/次（维修费） | 一次性投入（详见下方联系方式） |
| 3年内的预期维修次数 | 2-4次（20年+设备） | 0次（质保期内） |
| 3年总拥有成本（TCO） | 约12,000-20,000元 | 一次性投入，无额外费用 |
| 生产节拍改善 | 无 | 因画面清晰减少读数确认时间，效率提升约3-5% |
| 节能效益（按0.85元/kWh） | 无 | 年均节能约60元/台 |
| 废品损失减少 | 无 | 因可视化改善减少误读参数造成的废品（估算约6,000元/年） |
十、质量认证与质保承诺
| 质量认证 | ISO 9001:2015质量管理体系、CE（EN55022/EN55024）、RoHS环保认证、FCC Class A |
| 质保期 | 18个月免费质保（非人为损坏） |
| 技术支持 | 远程技术支持2小时内响应，故障件48小时内寄出替换 |
| 现场服务 | 珠三角地区提供上门安装服务（需提前预约） |
| 可选配件 | 抗反射保护面板、强化玻璃防护、无线遥控器 |
十一、立即行动——避免 DR5614 CRT 突发故障损失
根据 Mazak 服务报告统计，DR5614 CRT 显示器的故障具有突发性：68%的故障发生在白班或夜班生产高峰期，平均导致停线4-8小时。对于汽车零部件生产线，单次停线损失（含人工、交期延误、客户罚款）可达10,000-80,000元。
提前预防性更换的优势：
- 避免突发停线造成的生产损失与客户索赔风险
- 合理安排升级时机（可享受批量采购优惠）
- 享受正常的交付与安装周期（非加急服务费）
- 由 Kongto 专业技术人员完成安装调试与操作培训
